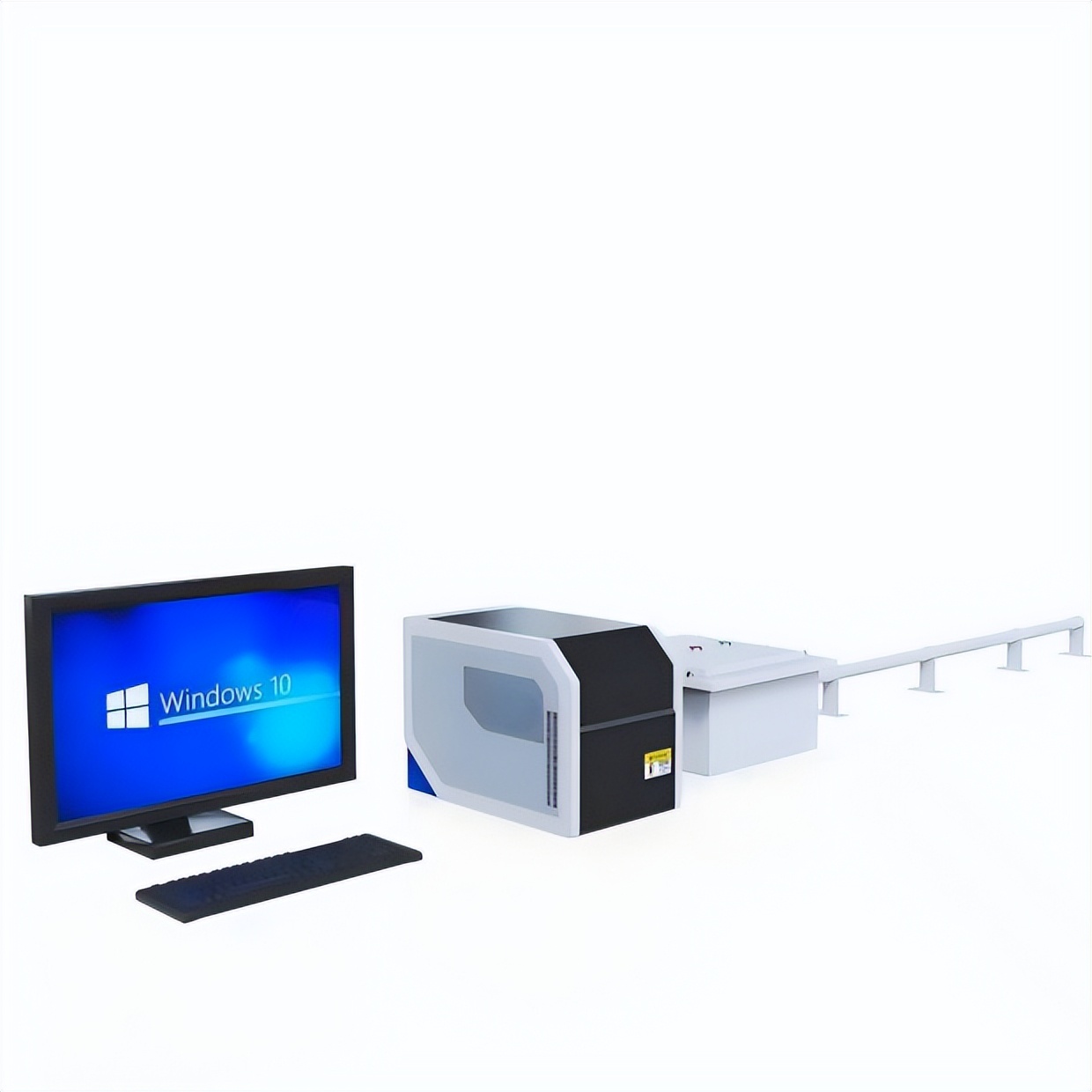

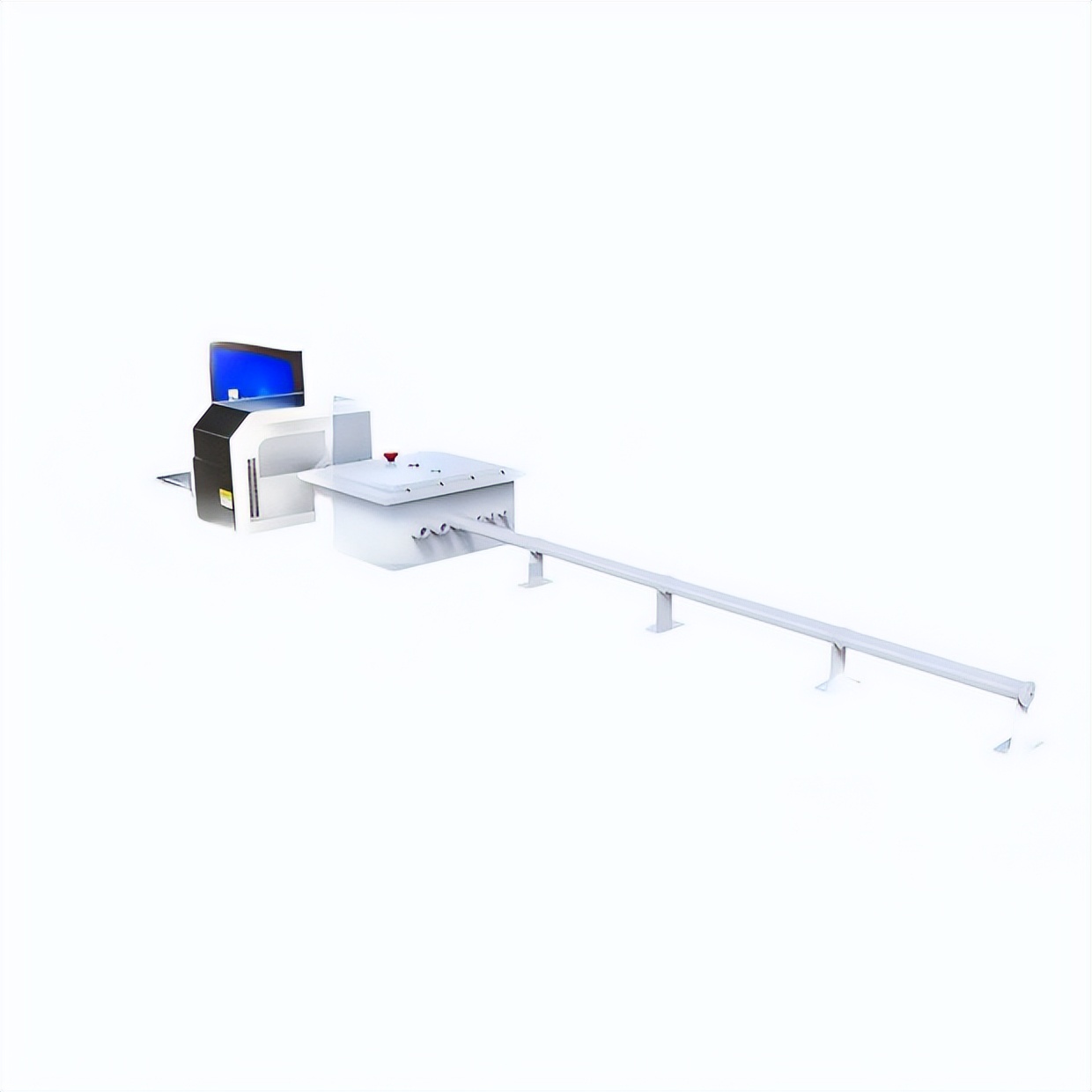

呼吸和排液装置的部件试验装置是用于测试呼吸装置和排液装置在爆炸性环境中防爆性能和安全性的专用设备，以下是对其详细介绍：
一、核心功能与目标功能：
呼吸装置：允许外壳内部气体与周围大气交换，同时保持防爆型式完整。
排液装置：允许将液体从外壳内排出，同时保持防爆型式完整。
目标：确保呼吸装置和排液装置在安装到不同隔爆外壳前，已通过标准化型式试验，符合防爆性能和安全要求。
关键参数：
试验装置的最大容积：在使用图21试验装置的情况下，最大容积约为2.5L。
试验条件：标准化，确保结果可比性。
试验流程：
点燃源位置：应在外壳入口处，并且距容纳该装置端板的内侧50mm，观察结果。
试验混合物制备：适用时，应按照标准15.4.3.1的规定制备。
温度监测：在试验期间应监测装置外部表面温度。
操作规范：任何装置应按照制造商的文件规定操作。在5次试验的每次试验之后，爆炸性混合物应在装置外部保持足够的时间，至少10min，允许在装置表面持续燃烧达到明显程度，使装置外表面温度升高或使温度能够传导到外侧表面。
试验次数：对于装置规定使用气体类别的每种气体混合物，试验应进行5次。
执行标准：GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》。
适用场景：
独立生产的呼吸装置和排液装置：作为Ex元件（防爆元件）单独认证，确保这些装置作为独立元件，在安装到不同隔爆外壳前，已通过标准化型式试验，符合防爆性能和安全要求。
已集成到隔爆外壳中的呼吸装置和排液装置：验证整个隔爆外壳系统（包含呼吸和排液装置）在压力、高温、内部爆炸等极端条件下的安全性能，确保其不传播火焰或引发外部爆炸。
四、设备配置呼吸和排液装置的部件试验装置通常包括以下配置：
主机1台
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
