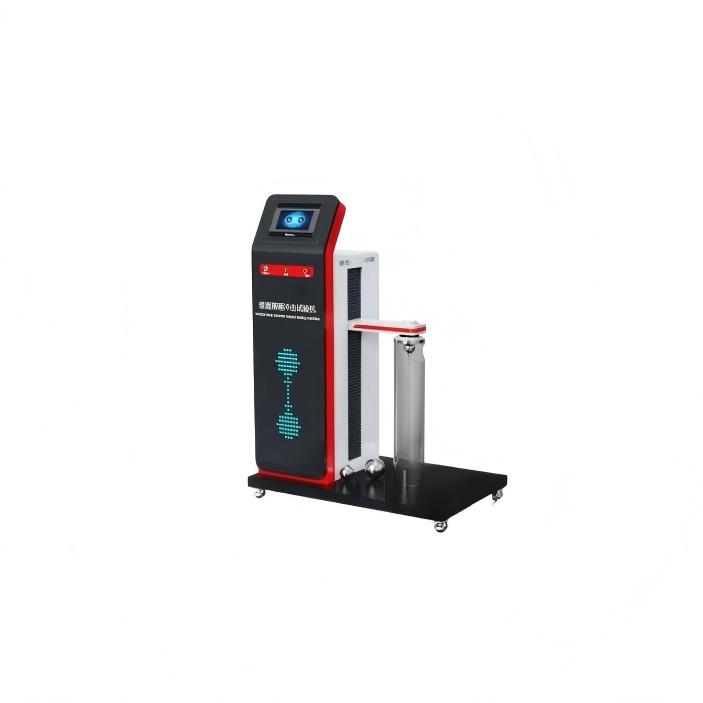

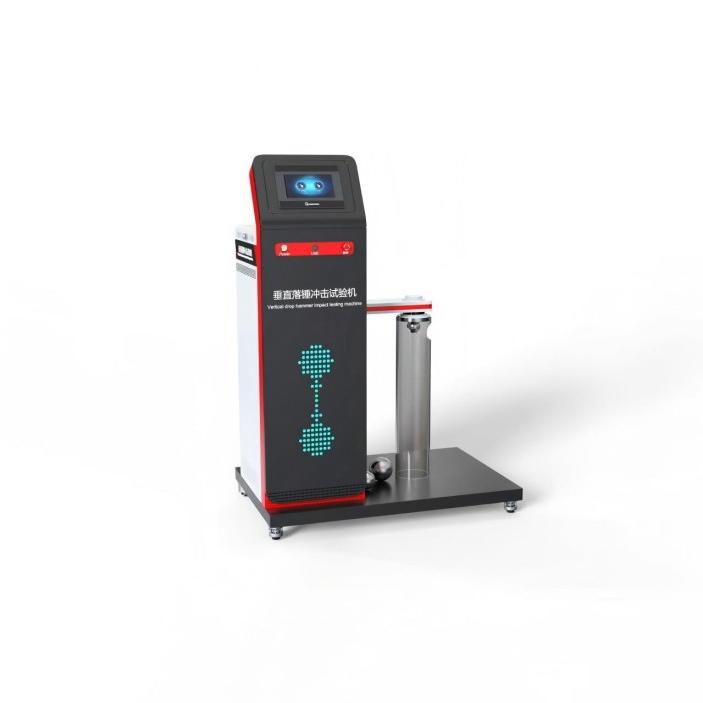

垂直落锤冲击试验机是一种用于评估材料或产品外壳抗冲击性能的关键设备，通过模拟垂直方向的机械冲击，量化其抵抗外部冲击的能力。以下是其核心要点：

能量转换：落锤从预设高度自由下落，重力势能（Ep=mgh）转化为动能（Ek=21mv2），以标准化的冲击能量作用于试样。

冲击过程：电磁铁释放落锤，确保瞬时垂直跌落；高精度导轨系统保障落锤平稳下落，避免侧向偏移。

数据采集：力传感器、位移传感器和加速度传感器同步记录冲击过程中的动态数据（如冲击力峰值、变形量、能量吸收率），通过专业软件分析试样的抗冲击性能。

悬臂式机架：提供稳定支撑，确保冲击方向垂直且可控。

电磁铁释放机构：实现落锤的瞬时释放，避免人为操作误差。

导管定位系统：固定跌落高度，导管下端接触试样表面即达到预设高度，无需反复调整，操作简便。

冲击锤头：配备不同能量等级的锤头（如≤1J、2J、5J、10J、20J、50J），材质通常为硬化钢，形状多为半球形（半径R=10mm），以适应不同测试需求。

安全防护装置：包括防护门、急停开关、光电开关等，防止试样破碎时碎屑飞溅，保障操作安全。

跌落高度：0~1300mm连续可调，对应不同冲击能量（如0.14J对应56mm，50J对应500mm）。

等效质量：根据IK防护等级标准（如IK07对应2J/0.5kg，IK08对应5J/1.7kg），匹配不同冲击能量需求。

底板规格：尼龙底板厚度8mm，硬度HRR85-100，尺寸1000mm×1000mm，提供稳定支撑。

电源要求：AC220V/50Hz，适配常规实验室环境。

电气电子行业：测试电气设备外壳、灯具、配电箱、控制面板、通讯设备外壳的抗冲击性能，确保其在现实环境中具备足够机械强度和安全性。

管材板材行业：评估PVC-U给水管、排污管、PE给水管、硬质塑料板材等管材和板材的耐外冲击性能，验证其抗坠落、碰撞能力。

消费电子产品：模拟手机、平板电脑等设备在跌落或碰撞时的抗冲击表现，优化产品设计。

第三方认证：严格遵循IEC 60068-2-75等国际国内标准，为产品提供权威的抗冲击性能认证。

准备阶段：根据测试标准选择合适质量的落锤和冲击锤头，稳固装夹试样，设置冲击高度、采样频率等参数。

提升阶段：提升机构将落锤精准升至预设高度，并通过锁定装置固定。

冲击阶段：电磁释放机构瞬时脱开，落锤自由下落冲击试样，传感器同步采集数据。

分析阶段：数据采集系统将传感器信号转换为数字信息，通过专业软件分析计算试样的冲击强度、临界破裂能量等关键指标。
