烽火问鼎计划 【K9A2更新】【图1】空调冷却气流和温度分布评估，在K9A2上韩国陆军终于首次标配了空调(此前只有出口版K9才有) 每天认识一件兵器

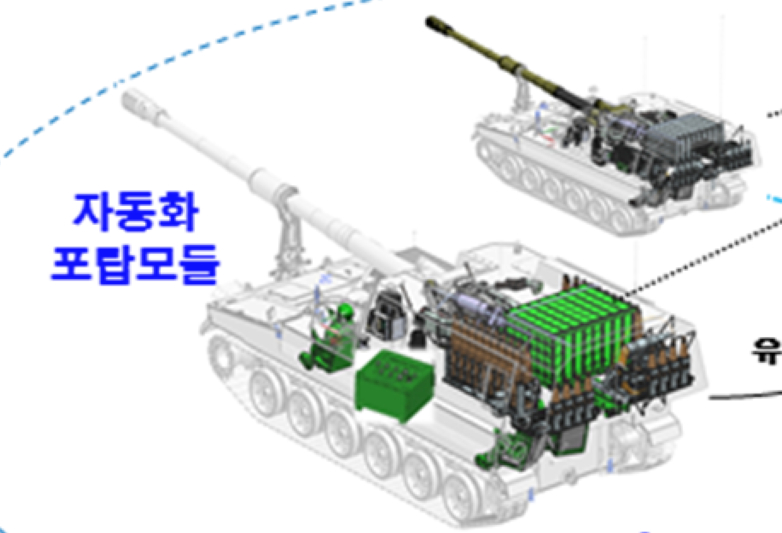

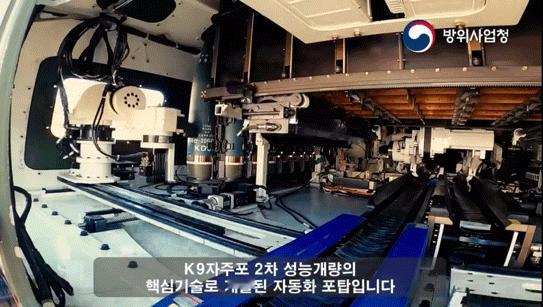

【图2至图5】K9A2应用了选弹、输送、装填和发射全自动化的无人炮塔

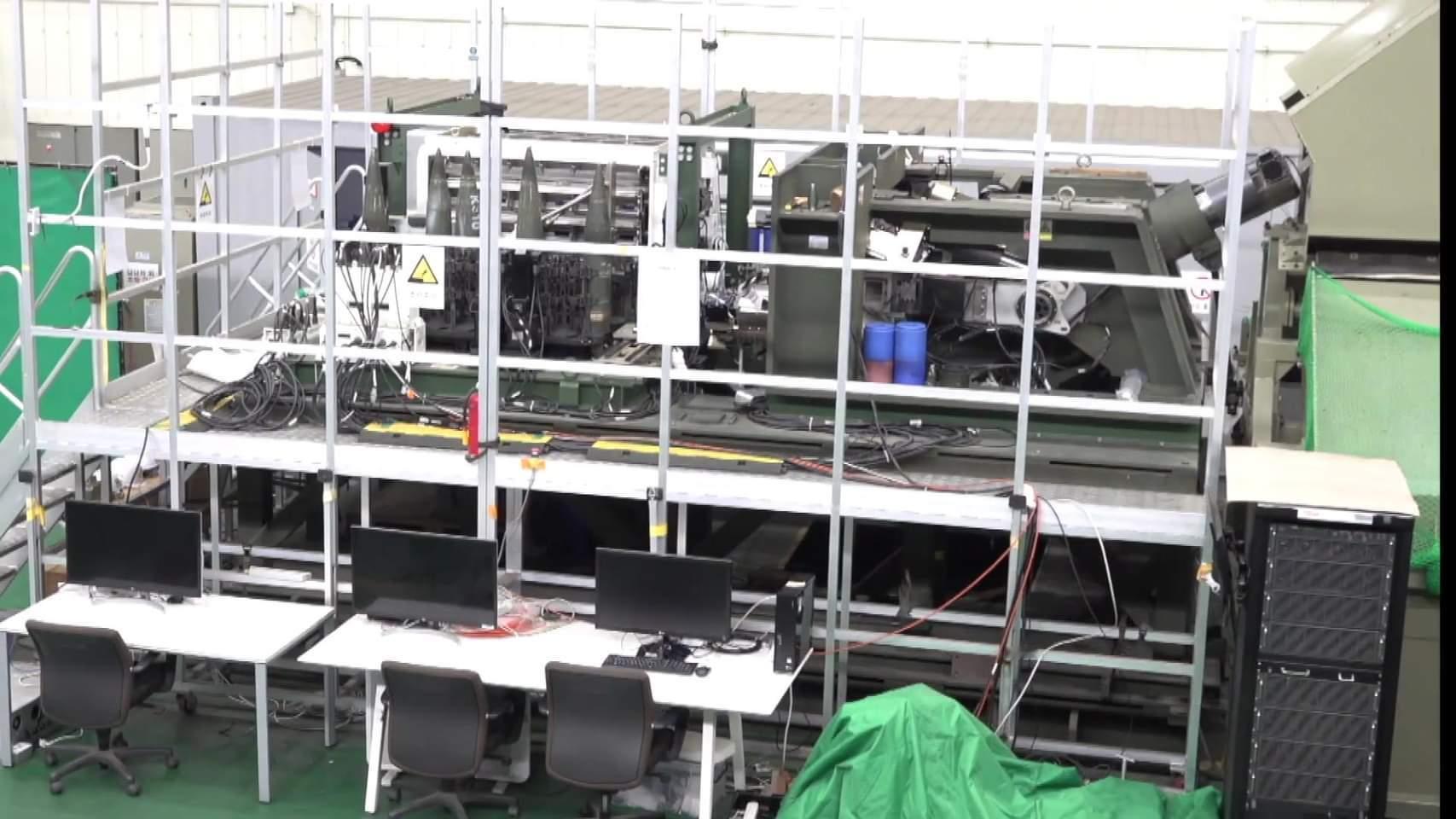

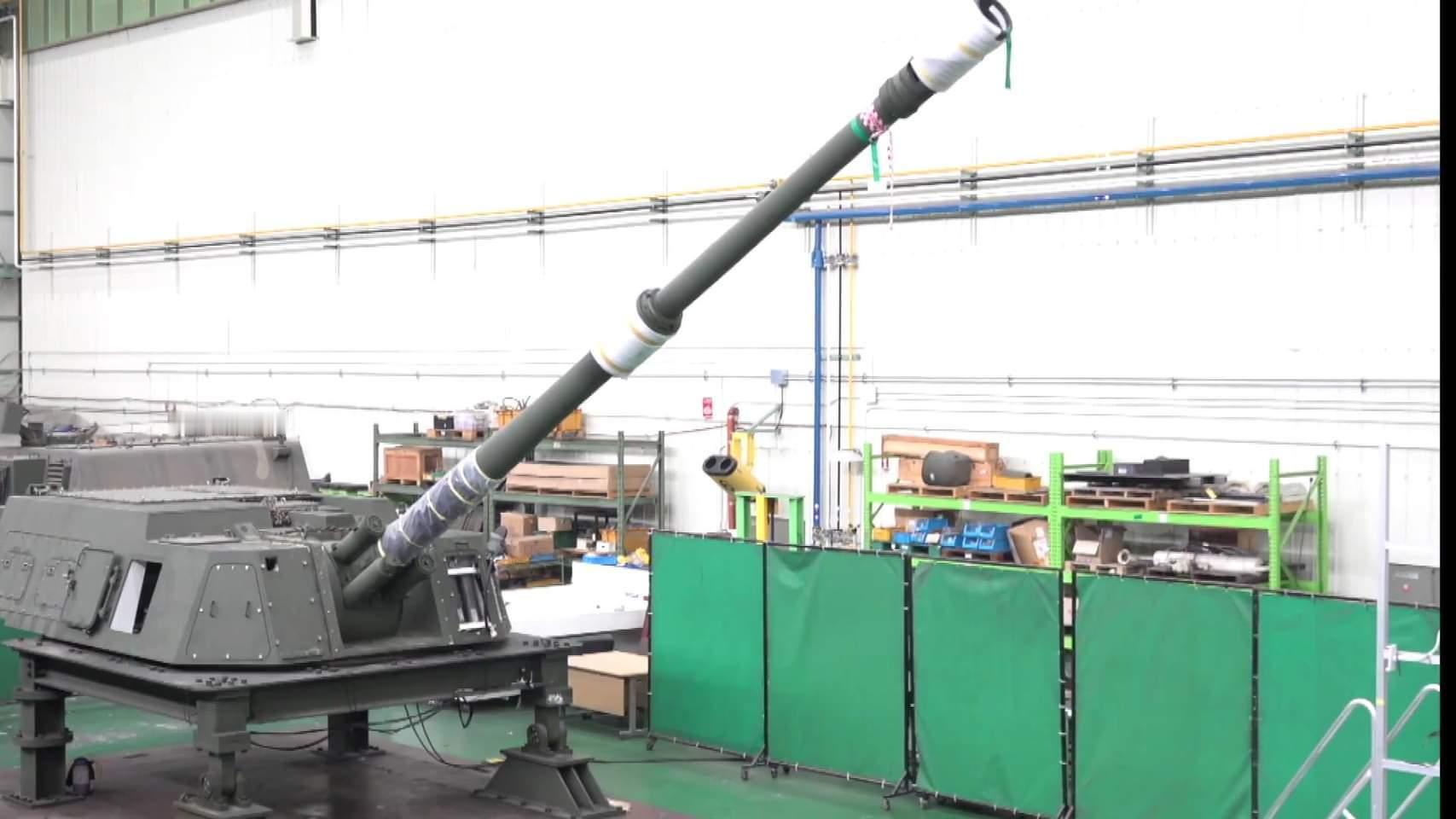

【图7至图9】早期的自动化试验炮塔
与早期版本相比，【图4】最新K9A2方案的炮弹采用双带式弹仓结构，每条带上容纳20发，总共40发炮弹储存在炮塔内。与自动化试验型号需要两个装填臂来装填两侧竖立储存的炮弹不同，K9A2仅使用一个装填臂完成炮弹装填。
实际上，由于炮弹位于一侧，当炮弹逐渐消耗时，重心会发生改变。这一情况在今年秋季的相关论文中也有关于其影响力的分析资料。考虑到炮塔内装载的炮弹每发重43.2公斤，总计40发超过1.7吨，这确实是一个需要考量的问题。
【图5】早期版本的模块式的发射药垂直堆叠在左右弹丸架中间的发射药架，共240单元模块装药（8×6×5），新版本改为如上所述的带式弹仓结构。每个装药存储模块内纵向排列7个单元装药（Unit Charge）。整个炮塔总共可以容纳210单元模块装药（7×30）的装药量。
