模拟量采集模块是工业自动化、物联网(IoT)系统中的核心硬件设备，核心作用是将现实世界中连续变化的“模拟信号”(如温度、压力、电流等)转换成计算机能识别的“数字信号”，同时实现信号放大、滤波、隔离等预处理，最终为控制系统(如PLC、单片机、上位机)提供精准、稳定的数据输入，是连接物理世界与数字系统的“桥梁”。

我们生活中很多物理量是“连续变化”的，没有明确的“非此即彼”边界，这就是模拟量：

- 温度：从20℃到30℃，中间有21.5℃、25.3℃等无数个数值;

- 压力：水管压力从0.1MPa到0.5MPa，是平滑上升的;

- 电流/电压：传感器输出的4-20mA电流、0-10V电压，数值连续波动;

- 其他：液位高度、流量、光照强度、振动幅度等。

这些信号无法被计算机直接识别，就像“外语”需要“翻译官”——模拟量采集模块就是这个“翻译官”，把连续的模拟信号转换成离散的数字信号(0和1组成的二进制数据)，让控制系统能“读懂”物理世界的状态。

1. 信号转换(A/D转换)：最核心功能，通过内置的A/D转换器(模拟/数字转换器)，将传感器输出的模拟信号(如4-20mA电流、0-5V电压)转换成数字信号，转换精度(如12位、16位、24位)决定了数据的准确性;

2. 信号预处理：

- 放大：传感器输出的微弱信号(如mV级)放大到适合A/D转换的范围;

- 滤波：过滤环境中的电磁干扰、噪声(如工业现场的电机干扰)，让信号更稳定;

- 隔离：通过光电隔离、电源隔离等技术，避免输入信号与控制系统之间的电气干扰，保护设备;

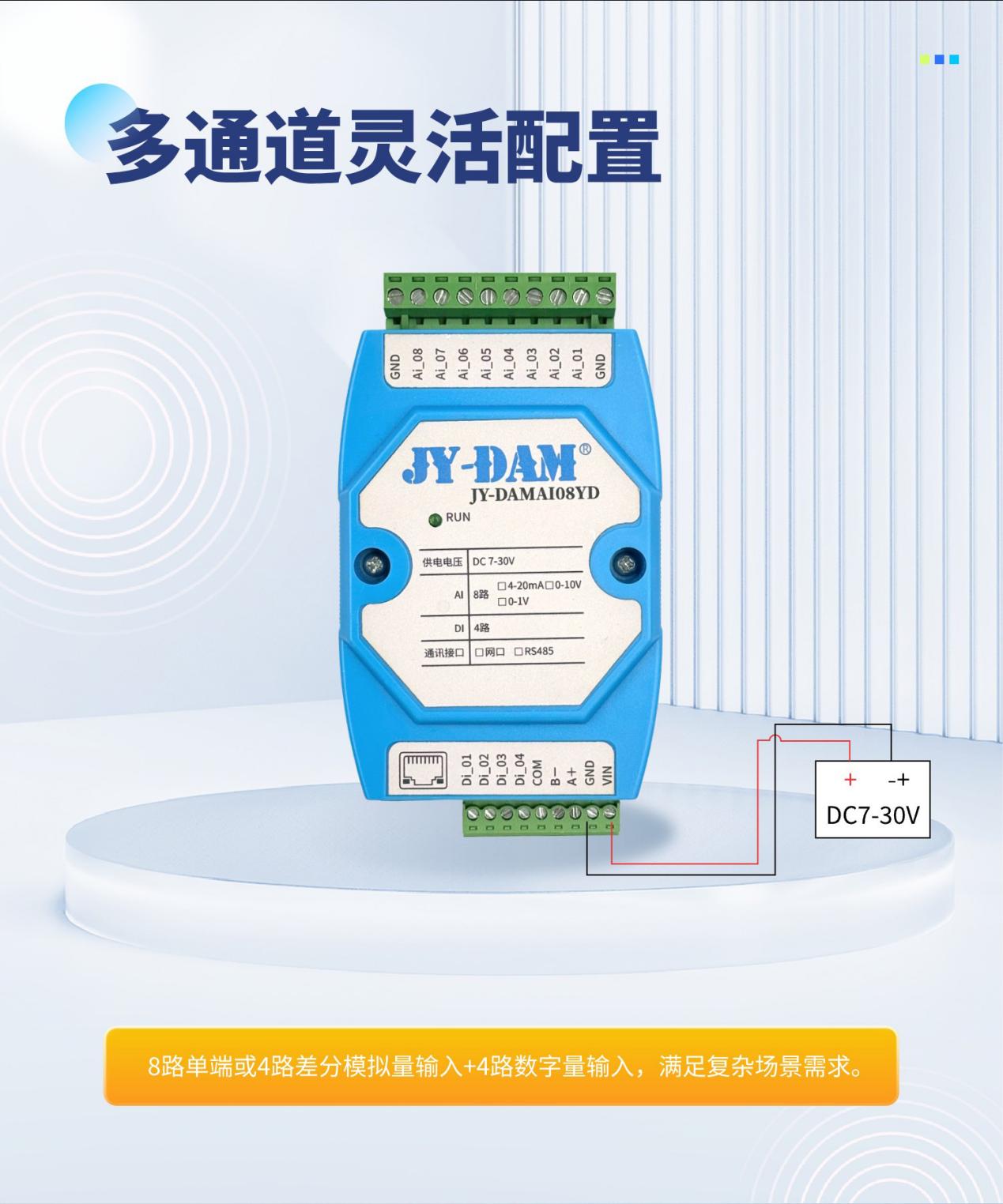

3. 多通道采集：一个模块通常包含多个采集通道(如4路、8路、16路)，可同时采集多个不同传感器的信号(如同时采集温度、压力、液位)，节省硬件成本;

4. 数据传输：将转换后的数字信号通过通信接口(如RS485、以太网、CAN总线、USB)传输给PLC、单片机、工控机或云平台(IoT场景);

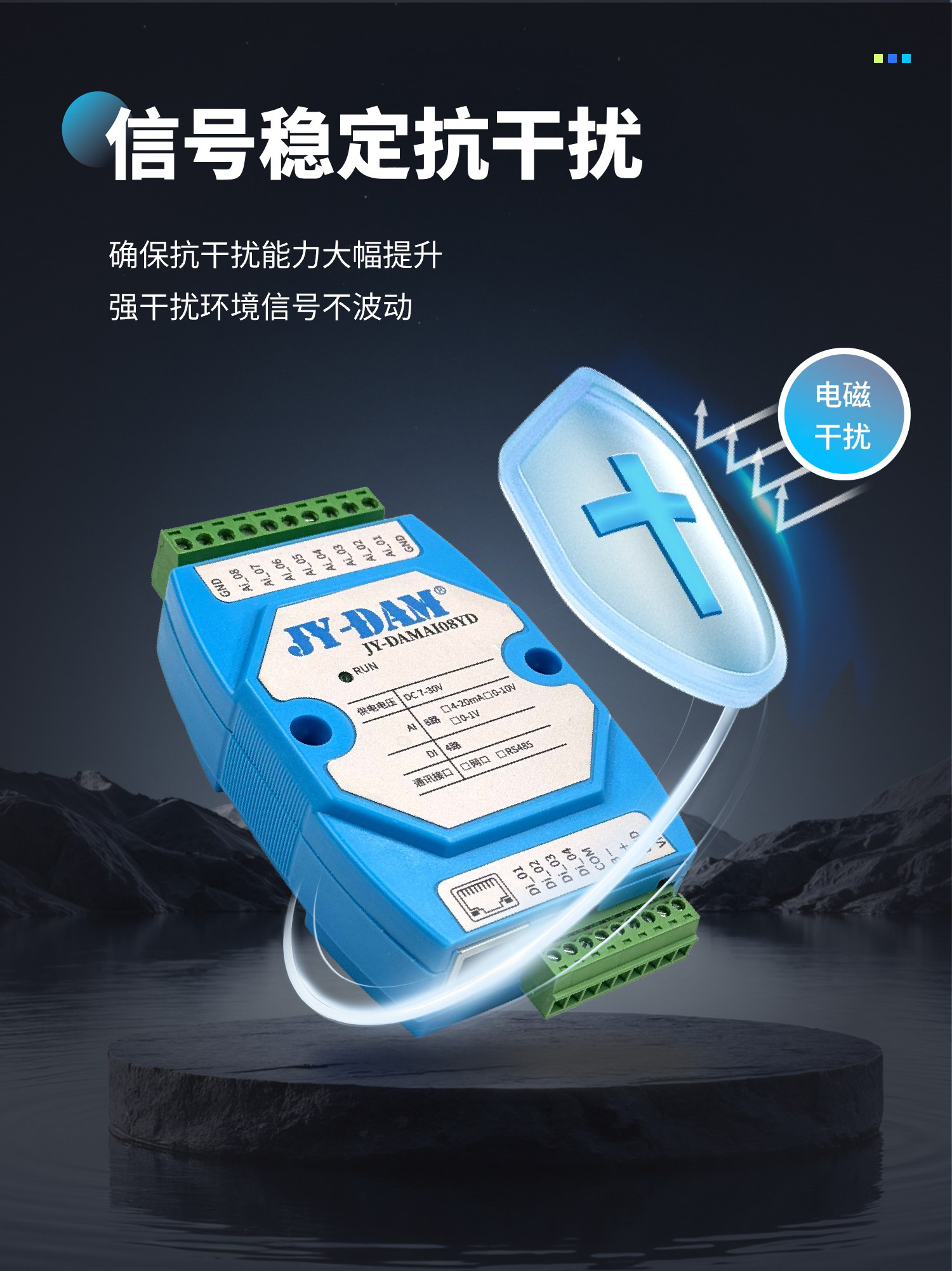

5. 抗干扰设计：工业现场环境复杂，模块通常具备防电磁干扰、过压过流保护功能，适应高温、潮湿、粉尘等恶劣工况。

1. 按采集信号类型分(最常用)

电压型(0-5V/0-10V：比如液位传感器、光照传感器、电位器、模拟量液位计、光敏电阻模块;

电流型(4-20mA)：工业远距离传输(抗干扰强)，如压力变送器、温度变送器、流量传感器等模块;

热电偶型(mV级)：高温测量(-200℃~1800℃)，如K型/J型热电偶(测量锅炉、窑炉温度);

热电阻型(Pt100/Pt1000)：中低温测量(-200℃~600℃)，如Pt100热电阻(测量管道、设备温度);

电阻型(Ω)：应变、称重测量，如应变片、称重传感器;

2. 按通信接口分

- 串口型：RS485(最常用，支持Modbus协议，远距离传输)、RS232;

- 以太网型：支持TCP/IP协议，可直接接入局域网/互联网，适合IoT云平台对接;

- 总线型：CAN总线(汽车、工业控制)、Profibus(工业自动化);

- USB型：适合实验室、小型设备的近距离数据采集。

3. 按应用场景分

- 工业级：耐高温(-40℃~85℃)、抗干扰强，用于工厂自动化、智能制造、过程控制(如化工、电力、冶金);

- 民用/实验室级：精度高、体积小，用于科研实验、智能家居、小型设备(如环境监测、智能家居温湿度采集)。

模拟量采集模块是工业自动化和IoT的“数据入口”，几乎所有需要“感知物理量并数字化”的场景都离不开它：

1. 工业生产过程控制：

- 化工行业：采集反应釜的温度、压力、液位，反馈给PLC控制加料速度、加热功率;

- 电力行业：采集变压器的油温、绕组温度、电流电压，实现过载保护;

- 制造业：采集生产线的电机振动、输送带速度、工件压力，保证生产精度;

2. 物联网(IoT)数据监测：

- 智慧农业：采集土壤湿度、空气温湿度、光照强度，控制灌溉、通风设备;

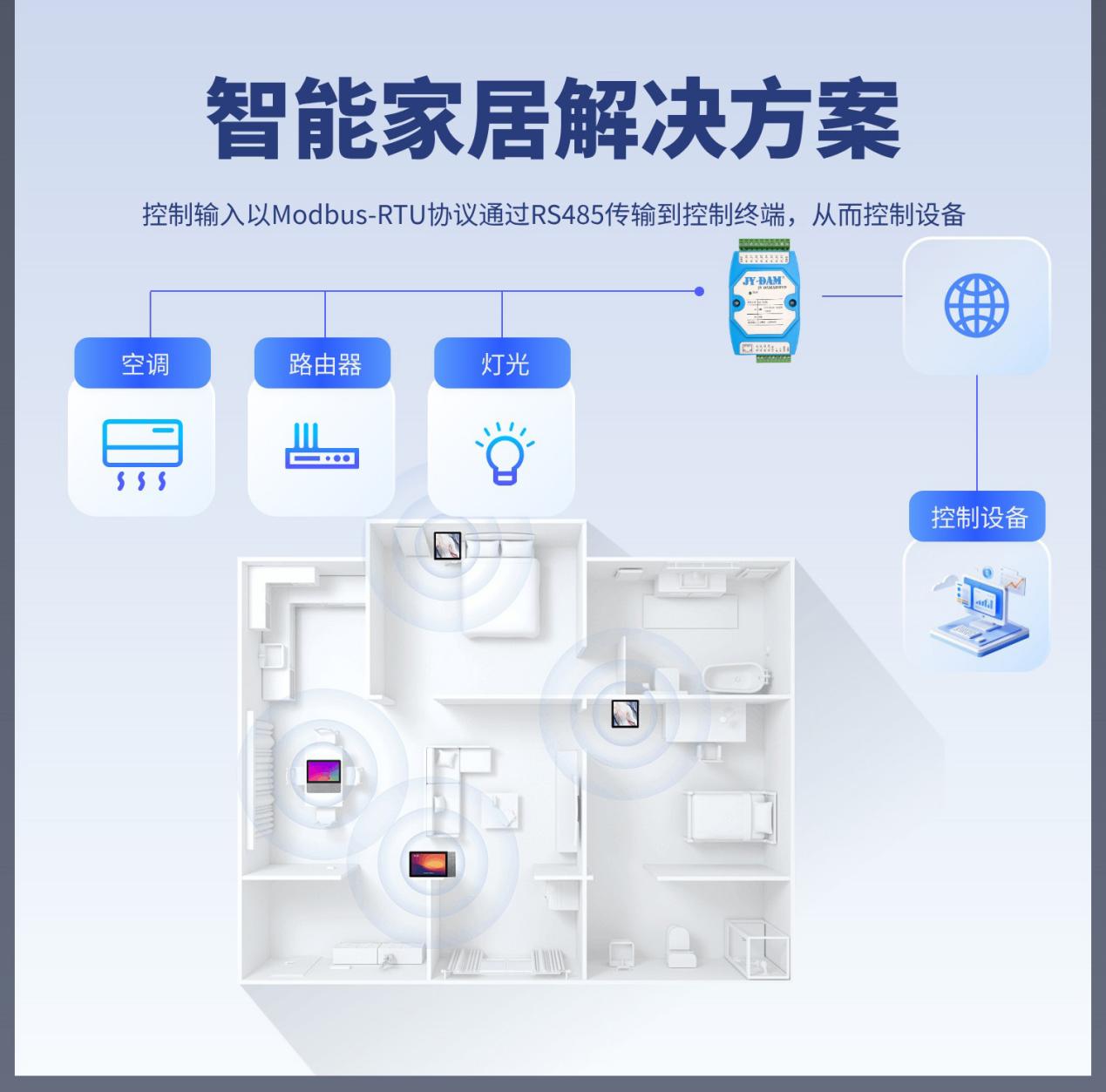

- 智慧楼宇：采集室内温湿度、空气质量(PM2.5)、供水压力，调节空调、新风系统;

- 环境监测：采集大气温度、湿度、污染物浓度(如SO₂)，上传至环保云平台;

3. 实验室/科研场景：

- 物理实验：采集物体的加速度、位移、振动频率;

- 生物实验：采集培养液的温度、pH值、溶解氧浓度;

4. 其他场景：

- 医疗设备：采集人体的心率(模拟信号转换)、血压传感器信号;

- 汽车电子：采集发动机的水温、机油压力、进气流量。

无论是工厂的生产线控制、智慧农业的环境监测，还是科研实验的数据采集，只要需要将温度、压力、液位等连续变化的物理量数字化，就离不开模拟量采集模块的“翻译”作用。

1. 转换精度(位数)：12位(误差较小)、16位(高精度)、24位(超高精度，适合科研/精密测量)，位数越高，数据越准确;

2. 采集通道数：根据需要采集的传感器数量选择(4路/8路/16路/32路)，避免通道不足或浪费;

3. 输入信号类型：确认模块支持的信号(如仅支持4-20mA，还是同时支持电压/热电偶/热电阻);

4. 通信接口：匹配控制系统的接口(如PLC支持RS485，就选RS485模块;需要上云就选以太网模块);

5. 采样速率：单位时间内采集数据的次数(如100Hz/1kHz)，高速场景(如振动测量)需要高采样速率;

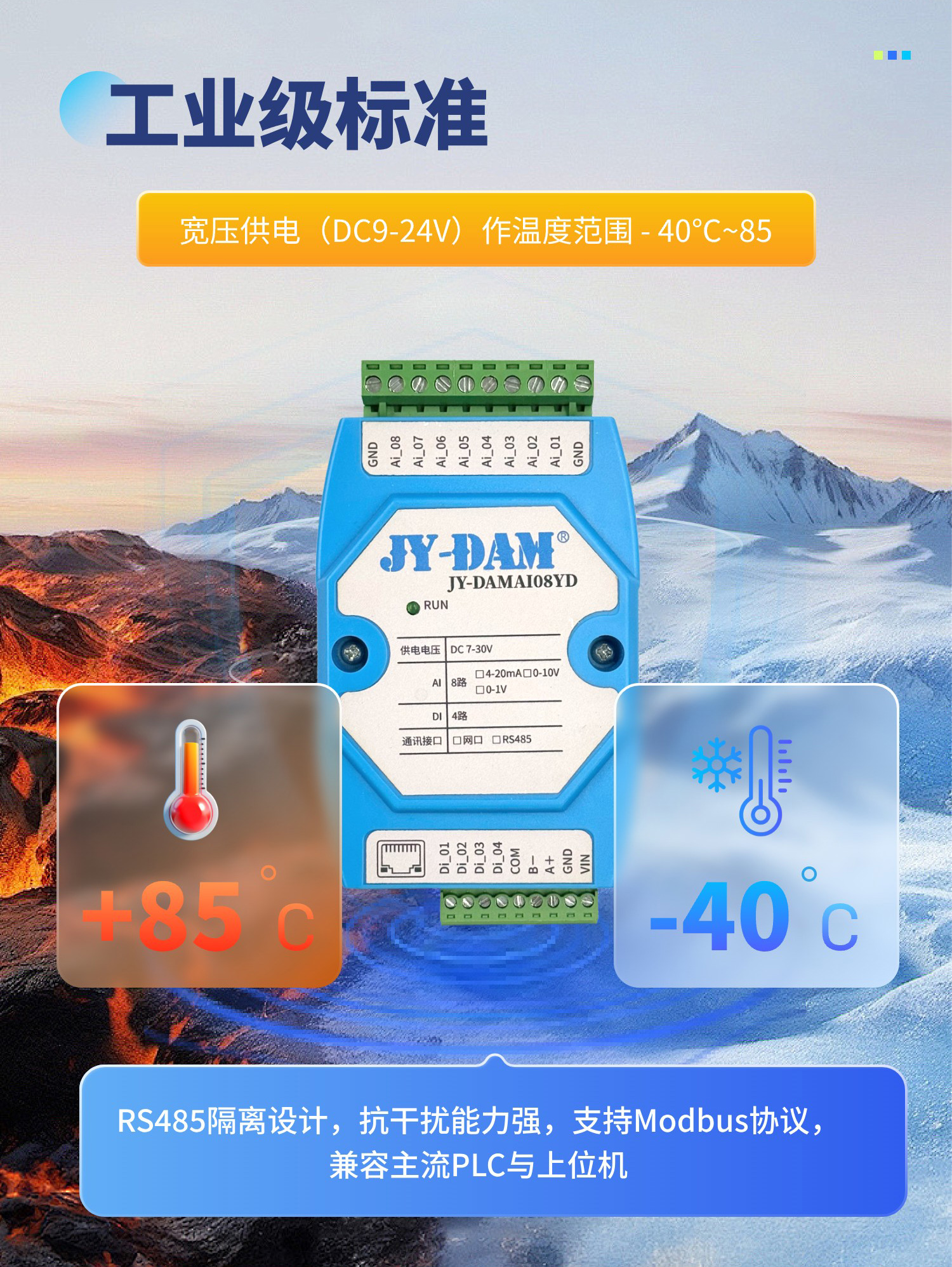

6. 工作环境：工业场景需关注工作温度(-40℃~85℃)、防护等级(如IP65)、抗干扰能力;

7. 供电方式：直流供电(如12V/24V)，需匹配现场电源。

模拟量采集模块本质是“模拟信号→数字信号”的转换与预处理设备，是工业自动化、物联网系统中“感知层”的核心部件——没有它，控制系统就无法“读懂”物理世界的连续变化，也就无法实现精准控制、数据监测和智能化决策。
