一、对接前准备：协议与参数标准化
协议与接口确认
有线 RS485：SSD默认多为Modbus RTU，需匹配阴保监测系统（如SCADA、专用阴保平台）的协议版本，明确波特率（9600/19200常见）、数据位（8）、校验位（无/偶）、停止位（1），统一从站地址避免冲突。
无线 NB-IoT：SSD通过NB-IoT模块采用MQTT/CoAP上传，需确认平台是否支持，或通过DTU将NB-IoT信号转为Modbus TCP接入SCADA，同时开通物联网卡并绑定IP /端口。
数据参数统一
必传参数：管道阴极保护电位（CSE，精度 ±2mV）、交流干扰电压/电流、SSD排流电流、接地极电位、器件温度、故障告警（过流/过温/通信中断）。
可选参数：导通次数、直流漏电流、接地电阻，按阴保系统数据模型定义寄存器地址与数据格式（如浮点数 /整数），避免解析错误。
二、硬件链路搭建（分有线 /无线场景）
场景 1：RS485有线对接（站场/近距离高可靠场景）
布线与接线：SSD的RS485端子（A/B）与阴保系统采集模块的RS485接口差分连接，单段总线长度≤1200m，超过则加485中继器；屏蔽线单端接地，避免共模干扰。
接口保护：加装浪涌保护器（SPD），防止雷击/瞬态过压损坏通信接口；若SSD与系统电压不同，需隔离电源或用光电隔离型485模块。

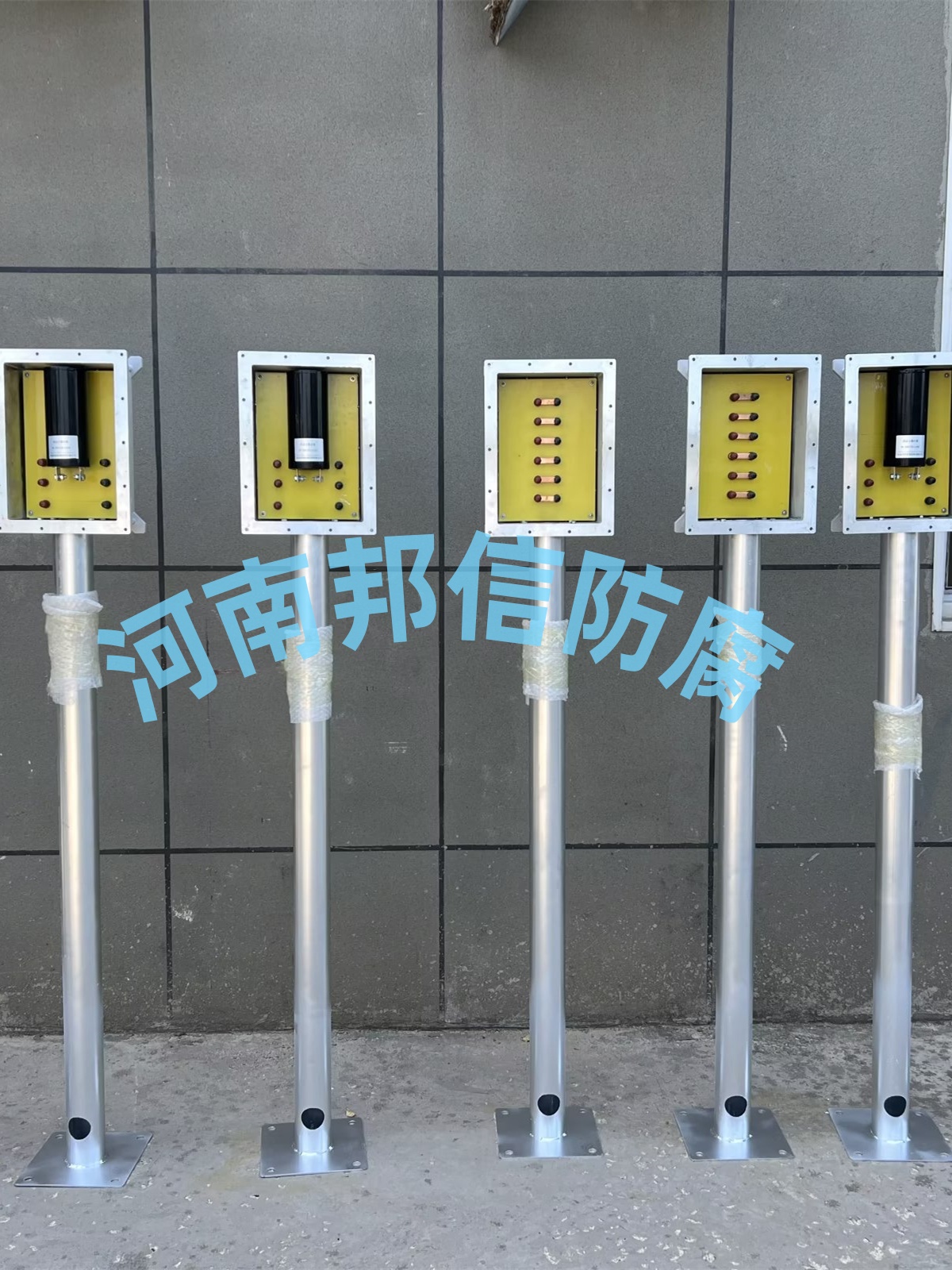

组网扩展：多台 SSD可串联在同一RS485总线，分配唯一从站地址，通过采集终端汇总后接入SCADA，适合阴极保护测试桩密集区域。
场景 2：NB-IoT无线对接（长输管道/无布线场景）
模块与 SIM卡：SSD内置NB-IoT模块，插入运营商物联网卡，开通数据业务并设置APN；无公网覆盖时可选NB-IoT专网或LoRa+NB-IoT双模备份。
数据中转：NB-IoT数据先上传至物联网平台（如华为云IoT、阿里云IoT），再通过API/OPC UA协议转发至阴保监测系统，或直接通过DTU将NB-IoT转为Modbus TCP直连SCADA。
本地存储：开启 SSD本地数据缓存（≥1个月循环存储），网络中断时自动续传，避免数据丢失。
三、系统配置与调试
SSD侧配置
通过 SSD本地按键/显示屏或厂家调试软件，设置通信参数（协议、地址、波特率）、数据采集频率（如1次/秒～1次/分钟）、告警阈值（如温度> 85℃、排流电流> 45A触发告警）。
启用远程控制功能：允许平台远程修改导通阈值、重启设备、清除告警，确保权限分级管控。
阴保监测平台侧配置
新建设备档案：录入 SSD型号、通信方式、从站地址/ IMEI、安装位置，关联对应管道段与阴极保护装置（如恒电位仪）。
数据点映射：将 SSD的Modbus寄存器地址与平台变量绑定，配置数据解析规则，实现参数实时显示与历史曲线存储。
告警联动：设置告警级别（预警 /紧急），触发时自动推送短信/ APP通知，关联阴极保护系统的电位调节策略（如异常时调整恒电位仪输出）。
联调测试
通信连通性：用 Modbus调试工具读取SSD参数，或在NB-IoT平台查看在线状态，确保数据上传成功率≥99.9%。
功能验证：模拟交流干扰（如接入信号源），检查排流电流与平台显示一致性；触发过温告警，验证平台接收与联动动作有效性。
电位一致性：对比 SSD采集的管道电位与阴保测试桩数据，误差需≤5mV，确保数据可靠。
四、接地与安全保障
接地可靠：SSD接地极与管道接地网独立，接地电阻≤10Ω（普通场景），避免接地不良导致通信干扰或数据异常。
数据安全：NB-IoT传输采用AES-256加密，RS485总线加装信号隔离器，平台端设置操作权限，防止数据篡改与非法控制。
冗余设计：关键站点采用 RS485+NB-IoT双模通信，避免单一链路故障；定期备份平台配置与历史数据，支持SSD固件OTA远程升级。
