产品图纸是设计师与其相关人员沟通的技术语言。是加工、检验、装配、维修的标准与准则。

读懂产品图纸就是相关从业者的基本要求。一张合格的图纸首先需要符合机械行业标准，这有助于相关人员之间的交流，提高效率。

如何读懂一张产品图纸，应该从以下几点来重点关注：

第一：图纸的投影视图：在查看图纸时，优先观察图纸投影符号，确定投影视角避免看错图纸。

投影视角是三维立体模型转换为二维平面图纸时所衍生的概念，分为第一视角和第三视角两种投影方式。第一视角可以理解为光照到物体表面，把所照到的图形投射在物体之后（常应用国家：中国、德国、俄罗斯）。第三视角可以理解为“拓（ta）印”,用一个平面贴覆在物体表面通过透视描绘出图形在物体前面（常应用国家：美国、英国、日本）。

首先找出主视图，再根据对应关系、剖切位置符号、视图的投射方向，分析其他视图的名称。

第二：标题栏与明细栏

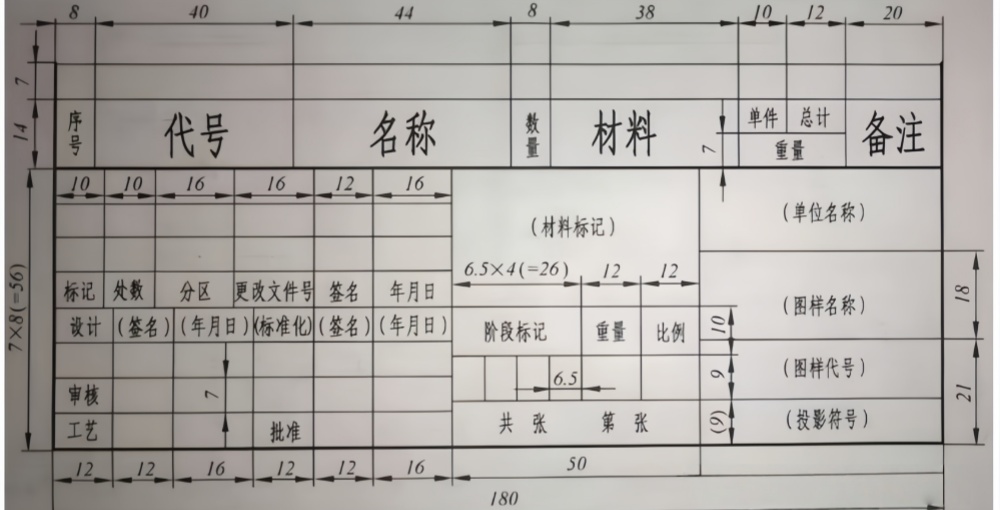

标题栏的位置一般位于图纸的右下角，其长边置于水平方向并与图纸的长边平行，A4 图纸竖放，标题栏位于图纸正下方。从标题栏了解零件的名称、材料、比例、用途等信息。

第三：技术要求

用规定的符号、代号、标记和文字说明等简明地给出零件制造和检验时所应达到的各项技术指标与要求，如尺寸公差、表面粗糙度、热处理以及测试方案。

第四;零件图的尺寸标注

a.尺寸基准选择

尺寸基准即度量尺寸的起点。每个零件都有长、宽、高三个方向的尺寸基准。对于较复杂零件，在三个方向除了有一个主要基准外，常常还有辅助基准。

b.尺寸标注

标注尺寸时要从基准出发标注各部分的定位尺寸、定形尺寸。

c.零件图中的精度要求。

第四：构造零件的3D实体结构。

从2D到3D参考给出的实体图形(不是所有的都有实体示意图)，逐步想象出零件的结构形状和结构形状。

总之，产品的图纸是设计者与相关人员的沟通的语言。读图，识图不是天生的技能，任何一个从业者只要加强技能训练，掌握科学的方法，并且进行刻意练习，就能从一个“门外汉”变成成为一个合格“专业人员”。
