对于老派硬件发烧友而言，非公版显卡往往意味着厂商对PCB布局和设计有着属于自己的想法和见解，相比公版显卡的高密度元件排布和炫技式PCB设计，各大厂家的非公版方案更倾向于元件合理分布，并对散热方案进行针对性设计，这一情况在GTX700系列之后越发明显；最近管家的老铁朋友入手了来自影驰的RTX5070星曜LUNA OC游戏显卡，顺便放弃了保修给咱做个详细拆解评测，于是便有了这篇分享~

相比上一代RTX40系列的机甲风格星曜娘主题，影驰RTX5070星曜LUNA OC游戏显卡（下文简称“RTX5070星曜”）在包装上采用了全新的二次元星曜娘形象，和其他影驰家RTX50系列同样分为黑白配色两种外观，其中黑色NOX版形象为巫师造型，而白色的LUNA则为精灵骑士造型（哥布林：？）；管家本次入手的版本为LUNA白色版OC，从包装信息可以看出，星曜系列支持42个月质保服务和个人送保服务。

RTX5070星曜包装正面

本次入手型号为RTX5070

磁吸上盖拆装教程

白色版本LUNA

42个月质保服务+个人送保服务

包装背面

作为非公版显卡产品，RTX5070星曜在各方面均加入了影驰自家的独特设计，从堆料、散热到PCB再到外观可玩性，这点从包装背面可以看到。

全套附件一览

RTX5070星曜作为一款设计独特的非公版显卡产品，在配件上也相当豪华，除了显卡本体和基本箱说外，还包含全金属替换背板一枚、星曜娘背板3M贴纸一份、双PCIE 6+2PIN转12V-2X6供电转接线一条、ARGB同步线、金属铝合金支架以及镜面清洁用抹布，可以说不仅照顾到玩家日常维护，显卡本身可玩性上也是可圈可点的。

不同于BLADE刃系列，RTX50系列的星曜外壳造型相比同期金属大师系列要更加圆润，磨砂材质的哑光外壳搭配圆润造型，装机时不用担心搁手问题；可拆式磁吸上盖本身亦保留了星曜系列传统的ARGB灯效，但相比过去星曜系列，RTX50的星曜的RGB灯效更加强调设计和对比；显卡尺寸为332mm x 139mm x 56mm，属于2槽以上2.5槽不到的厚度，有着较为不错的兼容性。

RTX5070星曜显卡正面

RTX5070星曜采用三把95mm霜环散热风扇设计，风扇本身采用了平衡环状结构扇叶，该设计在高转速状态下有着更低的噪声表现和更稳定工作状态，动平衡表现也会更好，过去在美培亚的工业产品中曾出现过，现在成了RTX50系列显卡的标配。

95mm霜环散热风扇

RTX5070星曜显卡顶部带有IML ARGB千层镜特效的LOGO灯，正常开机会以默认ARGB循环灯效展示，值得一体，当主板无法正常启动的情况出现的时候，显卡顶部千层镜LOGO灯会以红色闪烁来提示玩家；在RTX50系列中，星曜系列引入了双BIOS功能，其中左边S-mode为普通静音模式，右边P-mode为高性能超频模式，玩家可以根据个人需要自行切换。

显卡顶部

双BIOS切换开关

N卡标志性RTX LOGO

显卡尾部星曜ARGB LOGO灯

BOOMSTAR星曜系列

RTX5070星曜的默认背板为镜面金属背板设计，大面积的反射区域成像非常清晰，能很好倒映出景物细节，尤其在机箱RGB灯效横着走的现在，这枚镜面背板能把冷头灯效以及机箱风扇氛围灯折射到整个机箱内部，ARGB灯光在多重折射后会有新的视觉体验；而背板尾部采用大面积镂空处理设计，由于没有多余装饰妨碍风道，显卡第三把霜环风扇能直接吹透尾部散热片，属于效率最大化了。

镜面背板

背板尾部镂空设计

RTX5070星曜的最大特点当数磁吸可拆卸上盖设计，玩家可以免螺丝拆除整个导风罩和风扇进行日常维护除尘，非常贴心方便；考虑到显卡在高负载下风扇转速会大幅提升，为了减少共振和噪声，影驰在风扇底部紧贴散热主体的对应区域加入防震缓冲用垫片；上盖灯效和风扇控制均通过端子接触实现，玩家无需担心线路之类的问题。

可拆卸磁吸上盖拆除展示

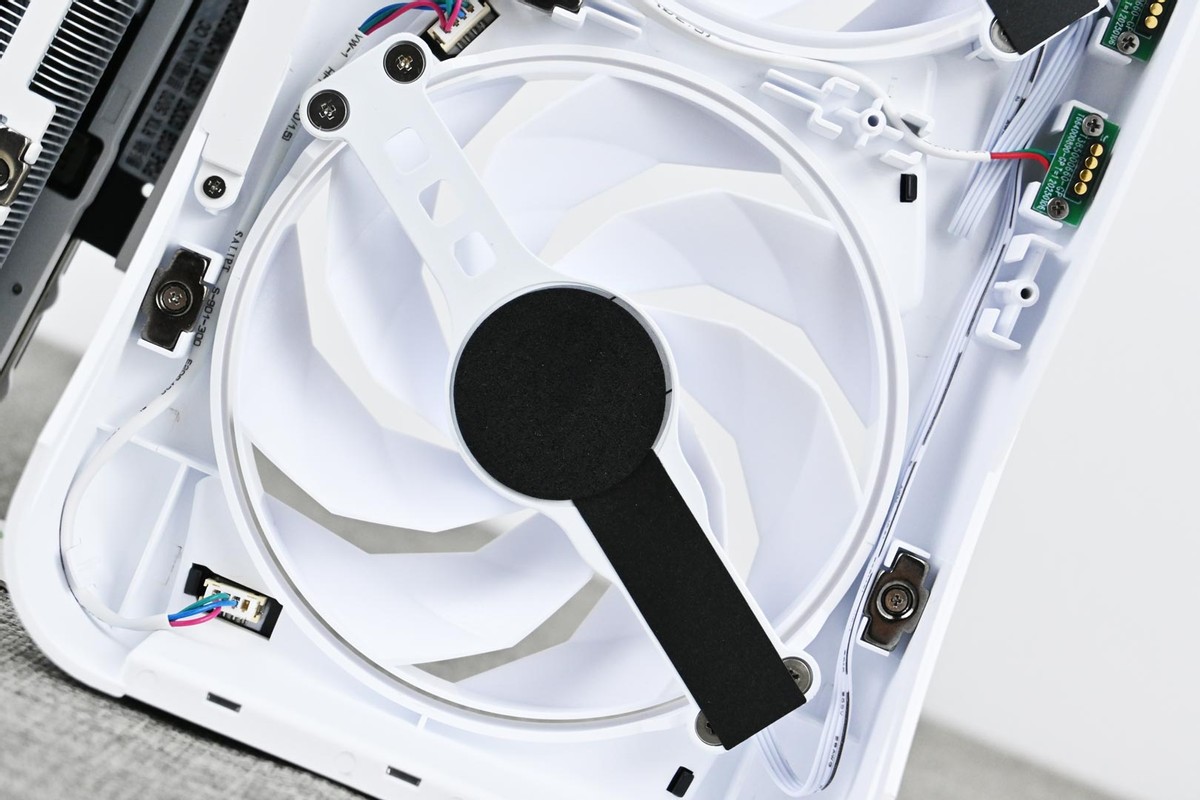

散热风扇底部设有缓冲用垫片

算是惯例了，RTX5070星曜输出接口配备3个DP和一个HDMI，对于RTX5070这个级别的性能，管家建议搭配2K分辨率144/165/185/200Hz的高刷新率游戏显示器使用，这样能在大多数游戏中享受高帧率带来的流畅视觉体验。

输出接口区域特写

无镜面金属替换背板及3M星曜娘贴纸

白色铝合金磁吸支架

对于RGB灯效，管家就不做过多描述了，还是那句老话有图有真相，灯效为显卡默认，其中显卡正面灯效较为简单没做详细补充。

显卡顶部千层镜式LOGO灯A

显卡顶部千层镜式LOGO灯B

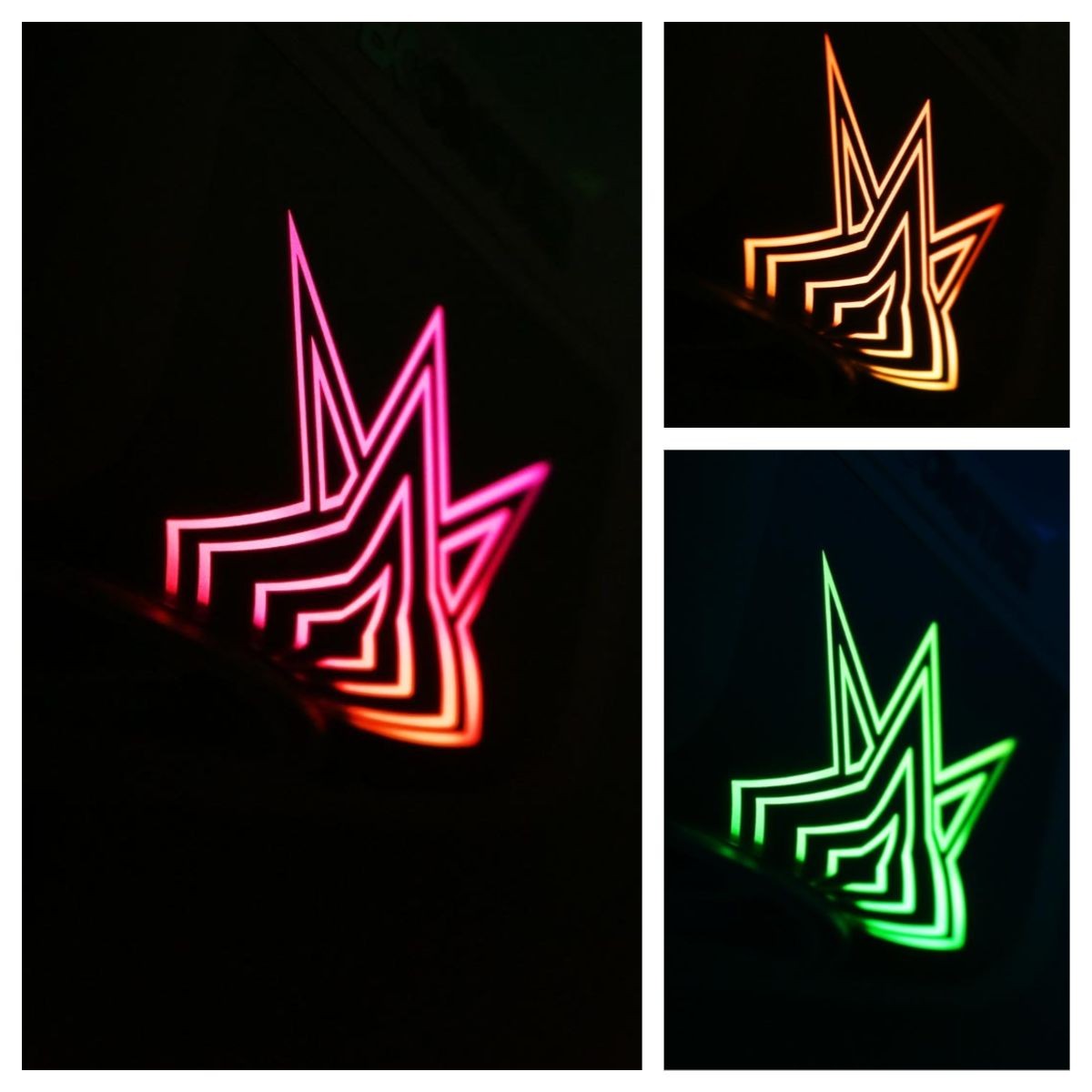

显卡尾部星曜图案灯效A

显卡尾部星曜图案灯效B

镜面背板能清晰反射出水冷头和机箱顶部风扇氛围灯

大概就这样~

RTX5070星曜采用完全影驰自家设计的非公版方案，无论是PCB还是散热设计均为定制，PCB部分采用越肩式设计以满足核心VRM供电堆料需要，而在PWM芯片布局方面则进行了适当优化，总体上RTX5070星曜的PCB元件布局工整且合理，料件豪华且扎实饱满，算是众多非公版方案中的佼佼者。

拆解全貌

PCB正面

PCB背面

RTX5070星曜使用GB205-300-A1 GPU核心，生产工艺为5nm，产地为中国台湾，具体生产日期为2025年第12周；显存部分采用来自SK海力士的GDDR7，编号为H57G42MP2A，单颗显存容量为16Gb（即2GB一颗），单颗规格32bit/29Gbps，6颗显存共同组成192bit/12GB/29Gbps。

GB205-300-A1核心

SK海力士GDDR7显存H57G42MP2A

RTX5070星曜作为增强型非公版显卡，采用12+3供电方案，其中12相为核心供电，3相为显存供电；RTX5070星曜使用双PWM方案，PWM芯片均为来自Alpha & Omega Semiconductor 的AOZ73004CQI（ENC0）；而电源监控芯片则为us5650Q。

双PWM及电压监控芯片

在供电元件方面，RTX5070星曜所有供电均采用固态电容和Alpha & Omega Semiconductor的AOZ5310NQI DrMos（SPS）；电感方面，核心供电为R10电感，显存则为LR22电感；另外，AOZ5310NQI规格为60A。

就RTX5070 250~300W功耗上限而言，星曜在核心供电上做了较大幅度的升级，对于拉功耗上限加性能和喜欢深挖数值超频的老玩家来说，具备一定可玩性。

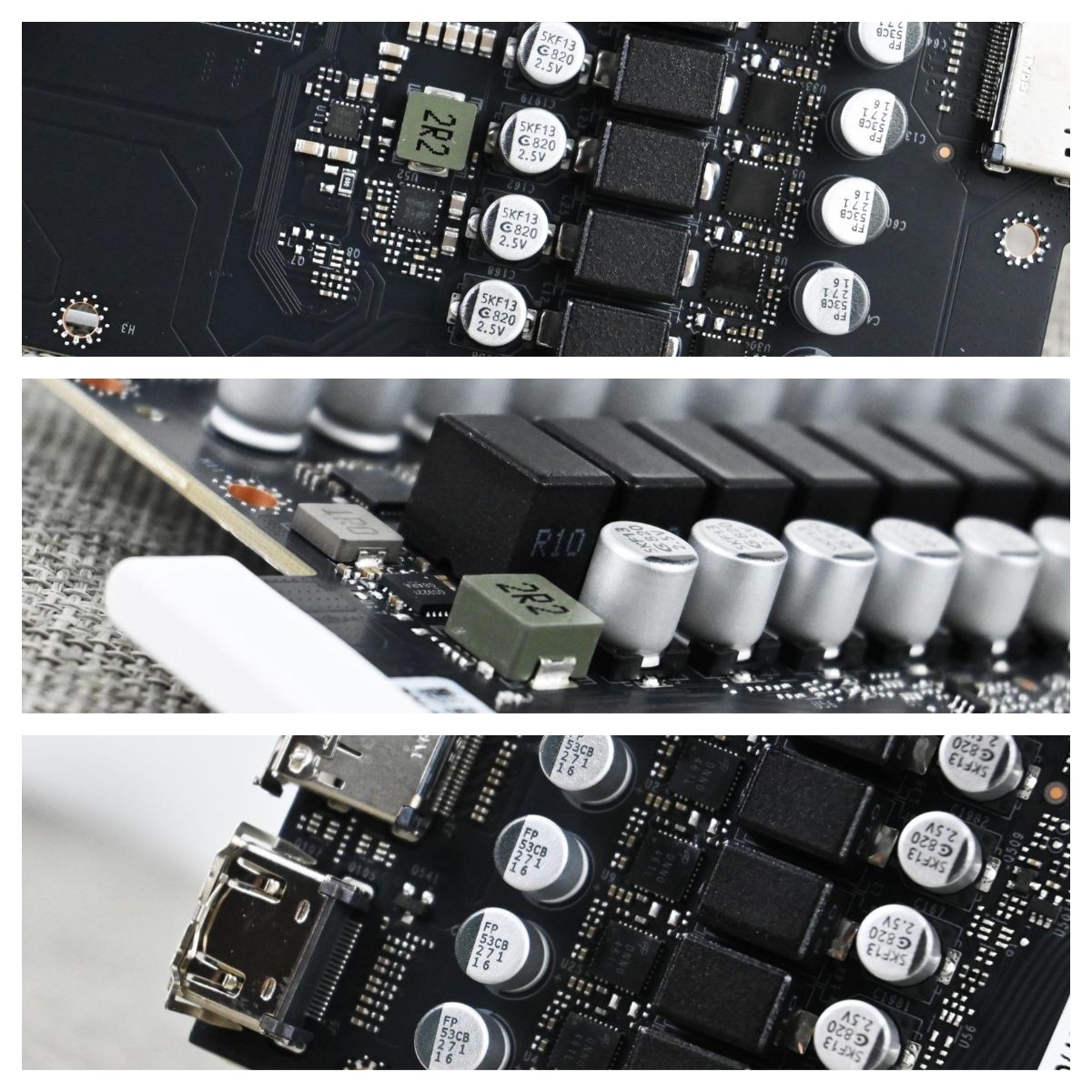

核心供电VRM元件特写

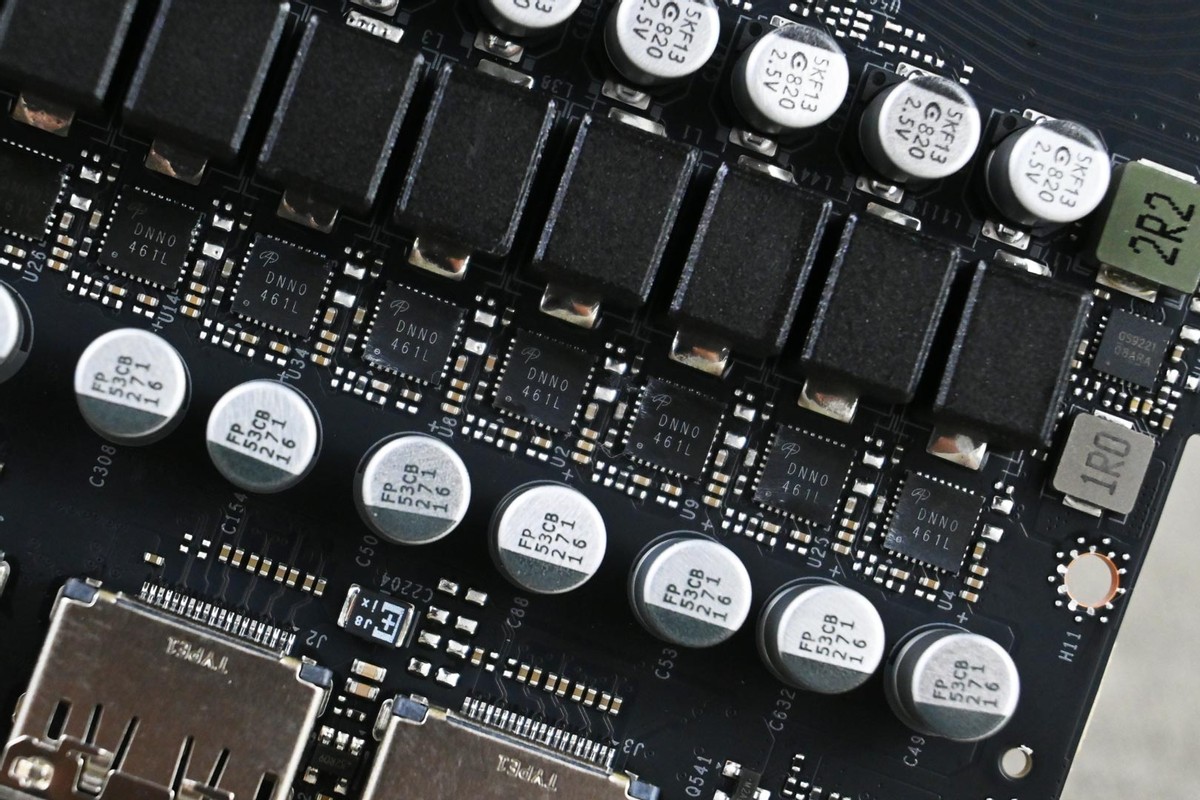

DrMos（SPS）AOZ5310NQI（DNN0）（60A）

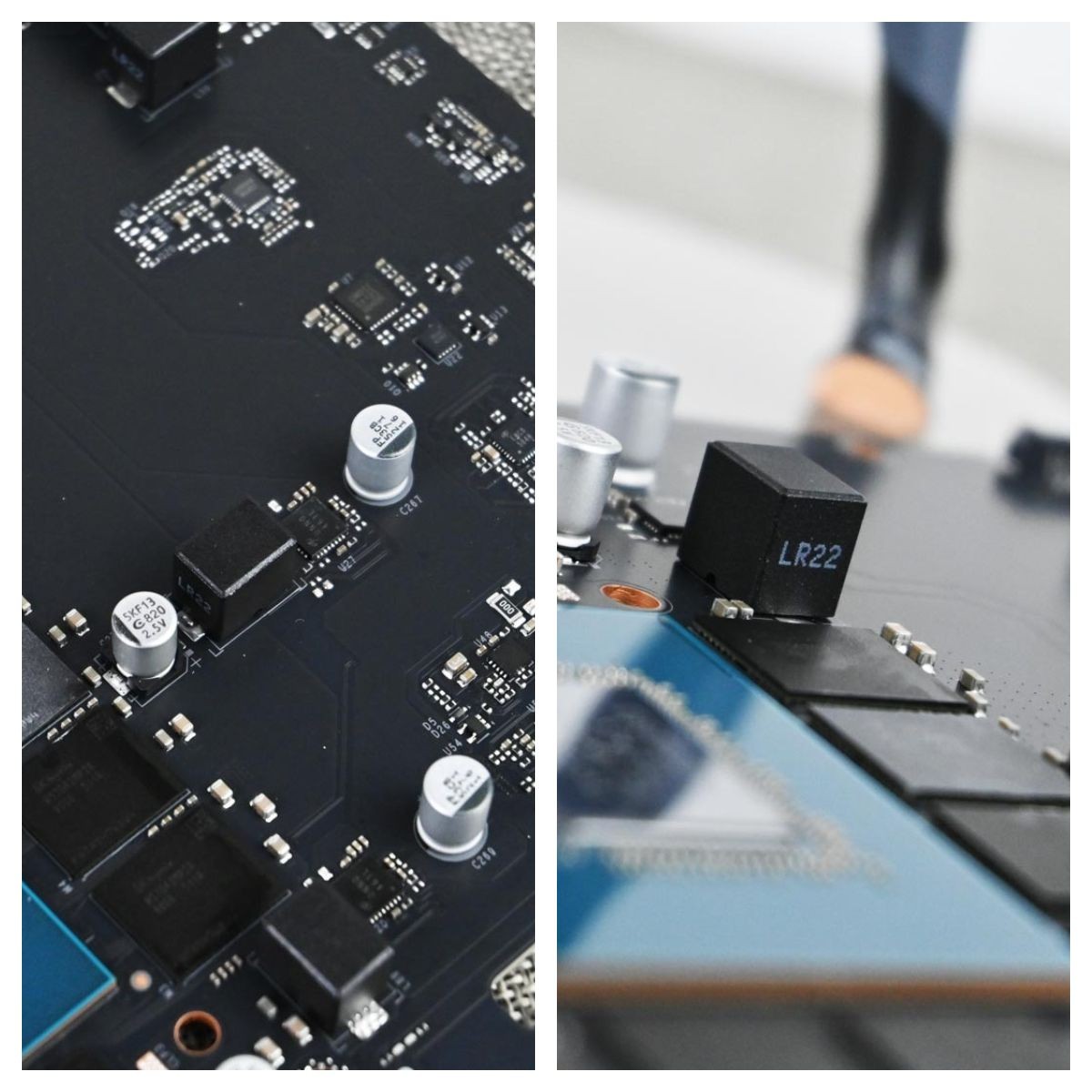

显存供电采用LR22电感

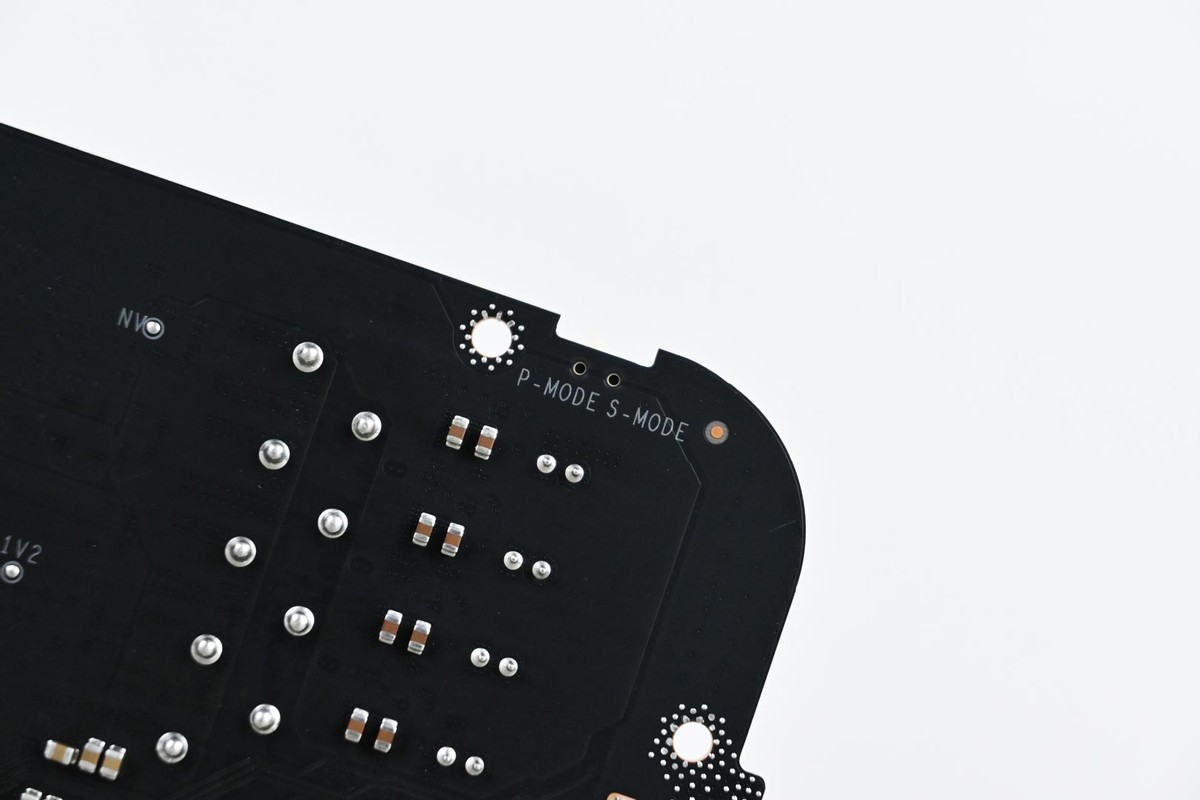

双BIOS开关背面信息

RTX5070星曜使用全新设计的磁星MAX散热器，散热主体采用大面积镀镍焊接铜底座+4条8mm热管+3条6mm热管+回流焊工艺+大面积饱和式散热片，散热器整体进行白化处理，该规格散热应对GB205是绰绰有余的了；散热器特意加入一体式压铸中框设计，在DrMos、显存以及电感上都做了散热底座+导热垫覆盖。

值得一提，星曜系列在GPU核心硅脂上升级为霍尼韦尔的相变贴片硅脂，导热性能和寿命在玩家群体和业界里都口碑不错，管家个人建议一般玩家不要随意拆解替换。

散热器本体

镀镍加厚焊接铜底座

整体散热器进行白化处理

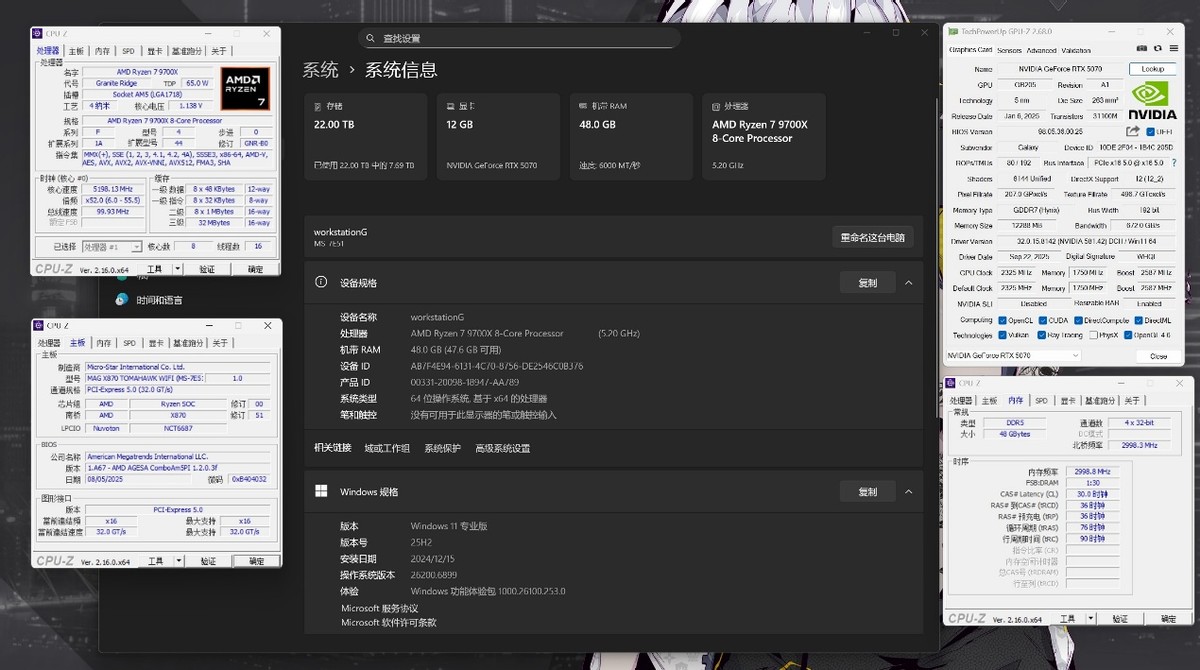

本次测试开始使用新设备9700X+X870 TOMAHAWK MAX，AGESA PI 1.2.0.3f，BIOS设置为锁压锁全核频率，5.2Ghz+解功耗上限+内存48G DDR5 6000Mhz CL30+内存高效能模式，FCLK频率锁定为2000MHz，当时测试系统为WIN11 24H2(26200.6899)，测试环境为室温25度。

测试系统信息

本次测试时，RTX5070星曜的BIOS切换为P-mode性能模式，该模式下BIOS频率相对更高，并且带有超频预设功能，功耗上限上调至+20%，即300W水平，相比普通卡的BIOS提供了更多余量。

P-mode BIOS下为超频版本BIOS

3DMARK Firestrike/Extreme/Ultra三个项目中，RTX5070星曜分别获得57109/29233/14522，可以看出RTX5070应对2K性能是游刃有余的，基本上小幅度超越4070Ti/4070S。

DX11 Firestrike/Extreme/Ultra

DX11和DX12情况基本一致，Timespy/Extreme两个项目中分别获得22351和10695，可以说，RTX5070性能完全胜任2K而4K吃力，产品定位是非常明确的。

Timespy/Extreme

在新三样中，光追性能测试的port royal 测得14261分，综合性能的speed way项目获得了5853分，最新的DX12项目Steel Nomad则是5913分，表现比较理想。

port royal/speed way/steel nomad

管家使用自己常用的PUBG、FF14最新版benchmark、绝地潜兵2、战地6、黑神话官方benchmark以及怪物猎人荒野benchmark作为测试项目，值得说明的是，由于采用新测试机，实际游戏部分9700X会稍微逊色于无功耗限制的13790F，比对成绩时需要留意。

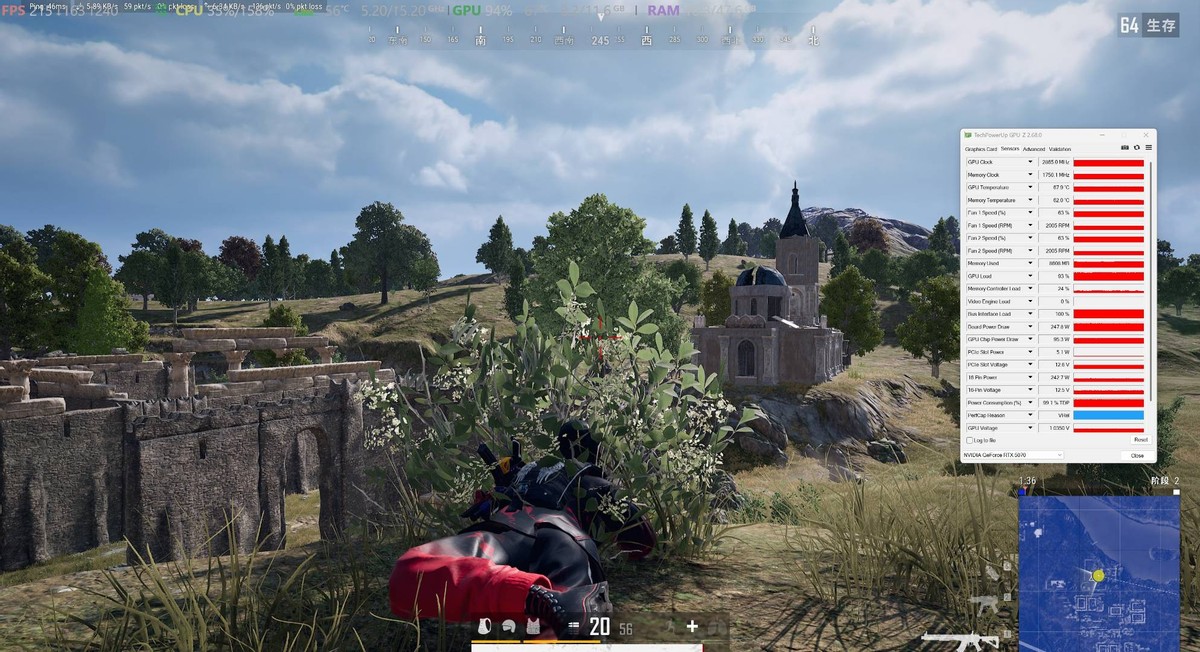

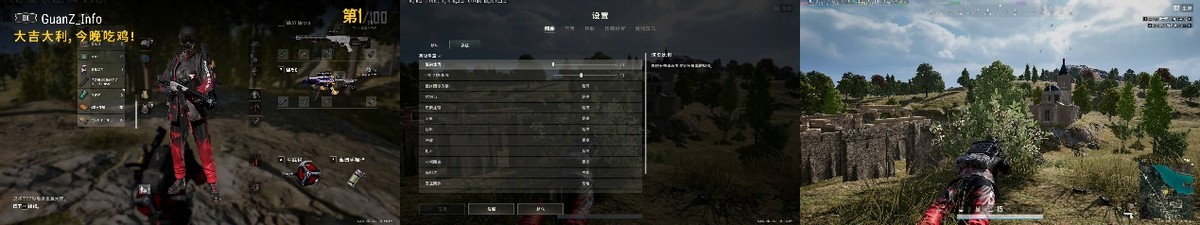

PUBG 4K+最高预设+100%渲染比例：120~140帧

PUBG项目，API设定为4K分辨率DX11E+100%内部分辨率下，RTX5070星曜在艾伦格地图遗迹场景下维持120~140帧的浮动；当把内部分辨率设定至于70%来模拟2K分辨率情景下，游戏帧数跃升至200~230帧，达到了4K 240Hz流畅水平，倘若使用9800X3D进行游戏并解锁完整功耗（散热压得住的话），流畅度会更进一步提升。

PUBG 4K+最高预设+70%渲染比例：200~230帧

FF14 DAWNTRAIL benchmark在上个版本添加了DLSS，在跑分测试中，2K分辨率下RTX5070星曜取得了20312总分，平均138.8716帧；在4K下总分为10858，平均73.51899帧；毫无疑问的是，作为传统网游吃CPU的特性非常明显，4K分辨率下建议搭配9950X或者285K游玩，这样会有所改善。

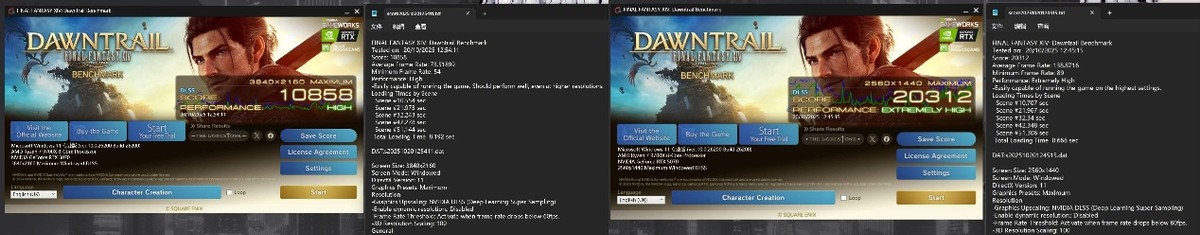

FF14 DAWNTRAIL版本benchmark 2K/4K对比

绝地潜兵2场景，在目前版本中，RTX5070星曜在2K+超高预设+质量渲染等级下，大厅场景稳定在190~200帧之间，考虑到游戏版本已经迭代多次，这个成绩会相对稳定。

绝地潜兵2大厅 2K分辨率+画质渲染等级+预设超高

RE9要明天才推出，所以RE引擎的参考还是荒野benchmark；在2K+“极高”预设+DLSS质量+帧生成+光追高的场景下，测试程序跑出了20861总分，平均122.60帧，考虑到游戏在发售后加入对DLSS4的支持，搭配2K 185hz主流显示器游玩会非常爽。

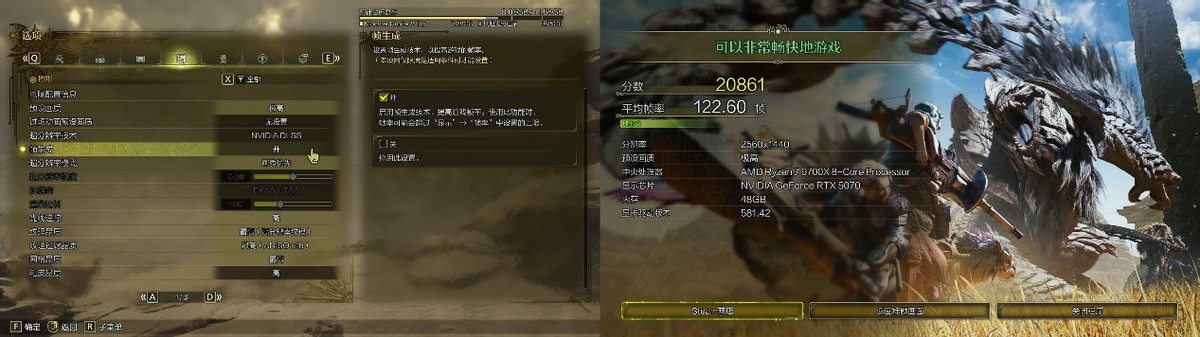

怪物猎人荒野benchmark

对于战地6来说，游戏本身做得还算不错，得益于DLSS技术加持，5070也可以流畅游玩；当游戏启用DLSS+帧生成4+全极致预设+4K的情况下，游戏能在实际游戏中维持130~200帧，在训练场场景则能稳定在230帧上下，搭配2K和4K高刷新率电竞屏都没问题。

战地6 4K+极致预设+DLSS+帧生成4

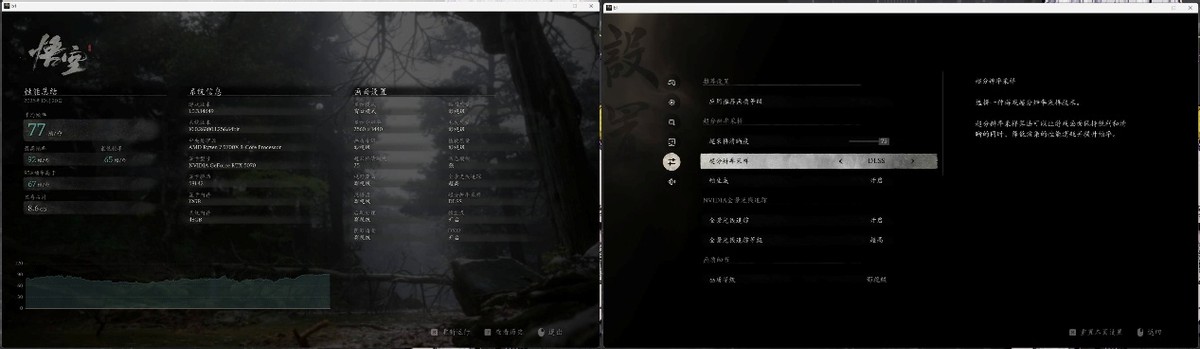

在黑神话官方benchmark下，2K分辨率+影视级预设+DLSS 75%质量+帧生成+光追超高下取得77帧，虽然还算流畅，但多少有点遗憾的是，想在2K黑猴中突破100帧还是需要加钱的。

黑神话benchmark

测试项目保持不变，3DMARK speedway项目自定义窗口循环烤机20分钟和PUBG艾伦格地图遗迹场景第一圈过后约10分钟两个场景，测试结束截图待机温度表现。

PUBG艾伦格地图遗迹场景：67度

Speedway自定义循环20分钟：65度

待机风扇停转

speedway循环20分钟后稳定65度，PUBG场景10分钟后67度，此时显卡风扇转速读数为2000rpm附近，机箱在脚边的场景下会有轻微噪声；测试完成后5分钟温度快速回落到40度并进入风扇停转状态，该显卡测试过程中元件没有出现啸叫问题。

在本次开箱拆解评测中，影驰RTX5070星曜LUNA OC游戏显卡在各方面表现都相当出彩，扎实的双PWM方案搭配豪华堆料的12+3相增强供电，搭配双BIOS设计，简直make OC great again；可拆卸上盖方便玩家日常维护除尘，95mm霜环风扇搭配4x8mm热管+3x6mm热管的豪华散热，让GPU负载温度保持在70度以下；一体压铸中框照顾到PCB上显存、DrMos以及电感的发热，42个月的加长售后质保服务和个人送修服务，可靠性优秀；镜面背板可反射机箱内部RGB灯效，视觉上颇为酷炫，而附赠金属背板和二次元3M主题背板贴纸则提供更多样的可玩性。

管家认为，影驰RTX5070星曜LUNA OC是一款性能优秀且颜值和可玩性 都非常不错的游戏显卡，从PCB到散热器都充满设计者的各种巧思，适合硬件发烧友和游戏玩家选择。
