维度

常规配置

可选升级

关键约束

材质 HDPE（耐腐绝缘） UHMWPE（低摩阻高耐磨） 耐温–40℃至 80℃

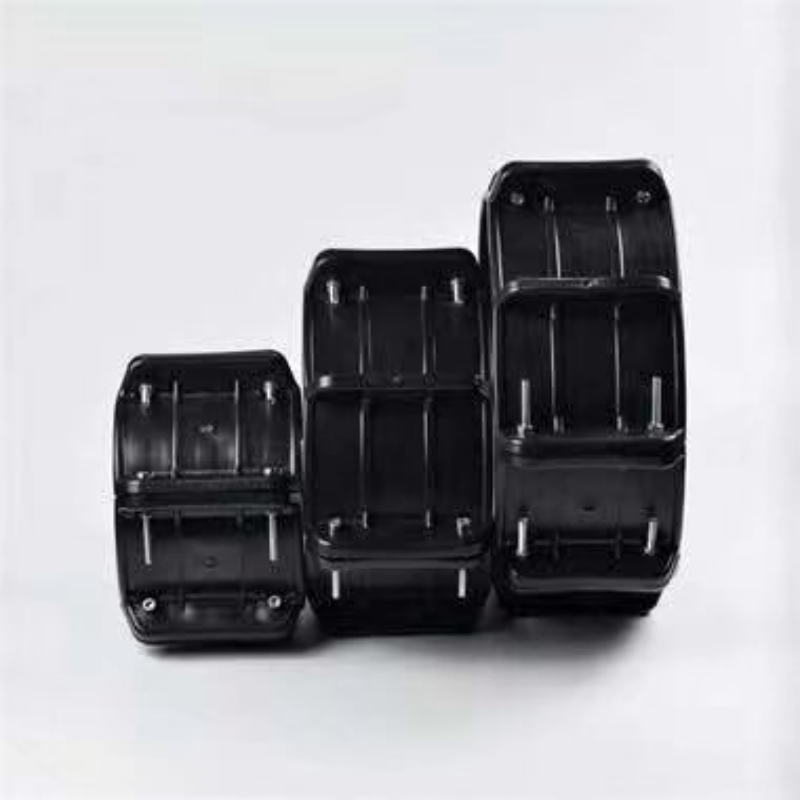

结构 3–4 瓣，不锈钢螺栓，内弧 3–5 mm 橡胶垫 加固带 / 抱箍，导向块 防涂层划伤，受力均匀

尺寸 管径 + 防腐 / 保温层定弧度；支脚 30–80 mm 支脚 25–110 mm，保温预留 绝缘间隙≥50 mm

绝缘 ≥1000 MΩ（兆欧表抽检）

间距 直线 1.5–2.0 m 端头 / 转弯 / 穿越口 0.5–1.0 m 大管径缩短间距

定制流程（7 步可落地）

提需求：明确管径（含防腐 / 保温层）、套管内径、敷设方式（套管 / 地埋 / 穿越）、介质温度、是否阴极保护、保温层厚度、穿越长度与转弯数量。

选型定结构：小管径（如 Φ219）选 3 瓣，大管径（如 Φ406）选 4 瓣 + 加固带；热胀冷缩明显或长距离拖拽优先 UHMWPE 滑块。

尺寸计算：按套管内径与管道外径差确定支脚高度，预留绝缘间隙≥50 mm；内弧弧度贴合管道外弧，避免局部应力集中。

配件与防护：紧固件用不锈钢，内弧贴 3–5 mm 橡胶垫；穿越口 / 转弯处增设导向块，减少摩擦与偏移。

样品与检测：先做样品试装，测绝缘电阻、贴合度、承载能力；

生产与交付：常规 2–3 天发货，非常规尺寸 3–7 天；
