碳质回填料的种类主要影响接地电阻的降低幅度和阳极寿命的延长效果，冶金焦炭性价比更高、适配性更广，石墨颗粒性能更优但成本较高；高电阻率土壤需优先选低电阻率、高稳定性的回填料，搭配优化填充工艺实现最佳效果。

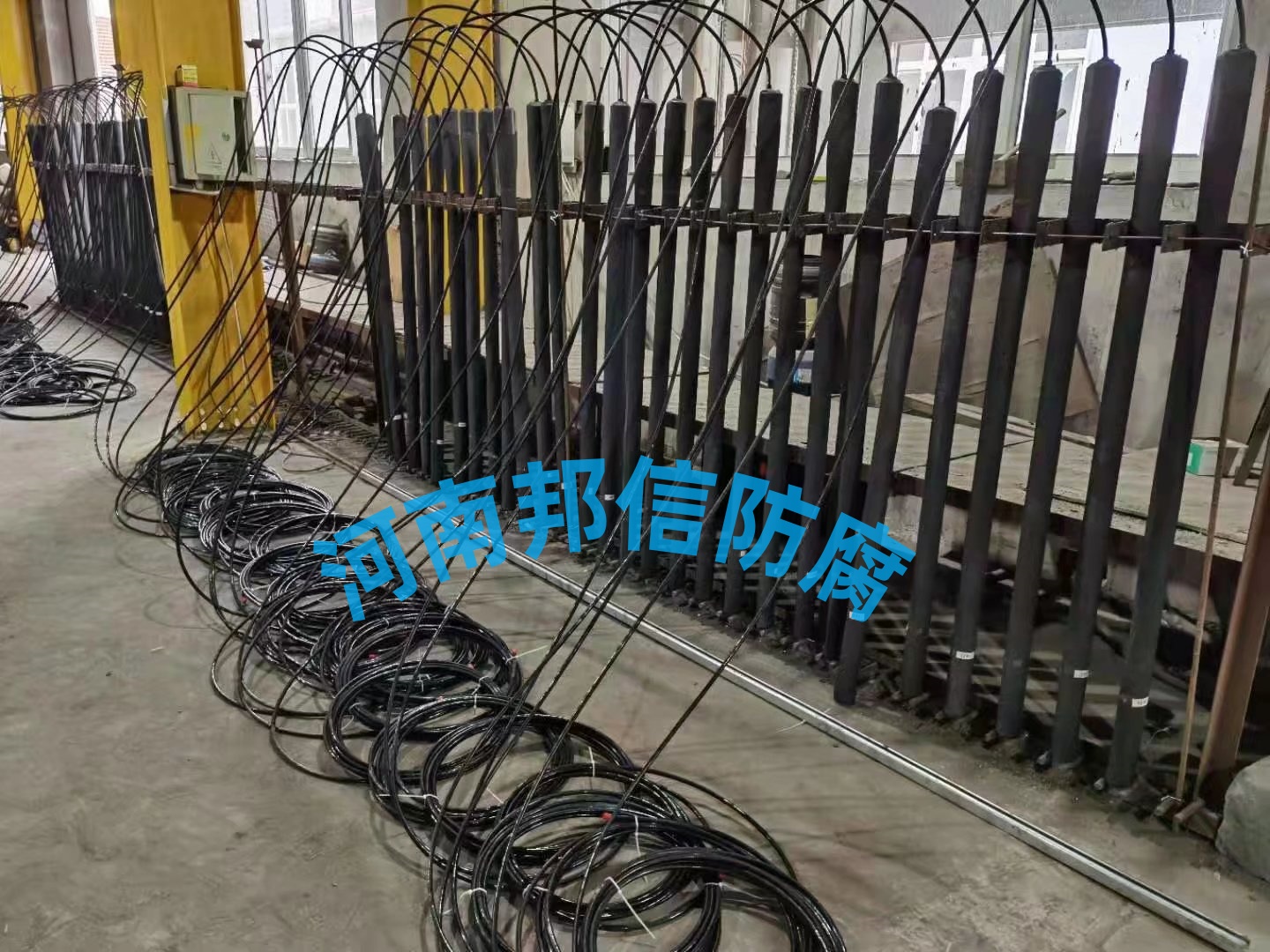

一、碳质回填料种类对辅助阳极地床的影响

碳质回填料的核心作用是增大阳极与土壤的接触面积、降低接地电阻，同时减少阳极极化和腐蚀消耗，不同种类的影响差异集中在 3个维度：

1.对grounding resistance的影响

冶金焦炭：电阻率约 50~100Ω・m，颗粒级配合理（常见3~10mm），能紧密填充阳极周边空隙，使阳极与土壤的有效接触面积扩大5~10倍，可降低接地电阻30%~50%。适配大多数土壤环境，是工程中最常用的回填料。

石墨颗粒：电阻率更低（20~50Ω・m），导电性能更优，能进一步降低接地电阻，比冶金焦炭多降低10%~20%。但石墨颗粒硬度高、颗粒间空隙较大，若填充不密实，可能影响接触效果。

影响关键：回填料的电阻率越低、颗粒级配越贴合阳极形状，接地电阻降低效果越明显；若选用杂质多、电阻率高的劣质焦炭，不仅无法有效降阻，还可能因导电不均导致局部电流集中。

2.对阳极寿命的影响

冶金焦炭：化学稳定性较好，在土壤中不易氧化，能形成稳定的导电通道，减少辅助阳极（如高硅铸铁、MMO阳极）的极化损耗和表面结垢，可使阳极寿命延长20%~30%。但在酸性土壤中，焦炭会缓慢消耗，寿命略短于石墨颗粒。

石墨颗粒：化学惰性极强，耐酸、耐碱、耐氧化，在各类土壤中几乎不消耗，能长期保持导电性能稳定，可使阳极寿命延长 30%~40%。尤其适合强腐蚀环境（如酸性、高盐土壤），能最大程度保护阳极涂层或基体。

影响关键：回填料的稳定性直接决定阳极工作环境的优劣，稳定的回填料可避免阳极表面过早失效；若回填料易粉化、流失，会导致阳极与土壤接触不良，加速阳极腐蚀。

3.综合性价比差异

冶金焦炭：价格低廉（约 1500~2000元/吨），来源广泛，施工难度低，综合性价比最高，适用于大多数常规保护项目（如长输管道、地下储罐）。

石墨颗粒：价格较高（约 8000~10000元/吨），是冶金焦炭的4~5倍，虽性能更优，但仅在高要求场景（如强腐蚀环境、长寿命保护项目）中更具经济性。

二、高电阻率土壤中回填料的选择与优化方案

高电阻率土壤（通常 > 100Ω・m，如沙漠、岩石区、冻土）的核心痛点是导电能力差，需通过 “选对材料+优化工艺” 双重手段，才能实现接地电阻降低和阳极寿命延长的最佳效果。

1.回填料的选择原则

优先选低电阻率 +高稳定性组合：首选石墨颗粒与冶金焦炭的混合回填料（比例1:3~1:4），既能利用石墨颗粒的低阻优势降低接地电阻，又能通过冶金焦炭控制成本，同时保证稳定性。

避免选用劣质材料：拒绝杂质含量高、电阻率 > 200Ω・m的焦炭，以及易粉化、水溶性强的碳质材料，这类材料会导致地床性能快速衰减。

适配土壤特性：若土壤偏酸性，可在回填料中添加 5%~10%的石灰石颗粒中和酸性，减少回填料和阳极的腐蚀；若土壤干燥，需选择吸水性稍好的冶金焦炭，避免回填料长期干燥导致导电失效。

2.填充工艺优化（关键配套措施）

保证填充厚度和密实度：阳极周边回填料的填充厚度不小于 100mm（深井阳极不小于150mm），采用分层压实（每层压实度≥90%），避免空隙导致接触电阻增大。

延长阳极地床长度 /深度：浅埋阳极地床可延长至15~20m，深井阳极深度不小于30m，使回填料与地下低电阻率地层接触，进一步降低接地电阻。

搭配电解质溶液：填充时可向回填料中掺入 5%~8%的氯化钠或氯化钙溶液（湿润不流淌为宜），临时降低回填料区域的电阻率；长期可在阳极地床周边设置少量渗水孔，定期补充水分，维持导电性能。

3.不同高电阻率场景的针对性选择

沙漠 /干旱高阻土壤：选冶金焦炭为主（占比80%）+石墨颗粒（占比20%），填充时充分湿润，同时在地床上方覆盖保湿层（如黏土+塑料膜），减少水分蒸发。

岩石 /碎石高阻土壤：选石墨颗粒（占比50%）+冶金焦炭（占比50%），颗粒级配调整为5~15mm，确保能填充岩石缝隙，增大接触面积；必要时采用钻孔灌浆方式填充，保证密实度。

冻土高阻土壤：选石墨颗粒纯料，搭配深井阳极（埋深超冻土层），回填料填充后包裹保温层，避免冻融循环导致回填料开裂、流失。
