DN108 ≈114 mm HDPE；耐磨 / UHMWPE 3 瓣，不锈钢螺栓；3–5 mm 橡胶垫 40–60 mm 直线 1.5–2.0 m；端头 / 转弯 0.5–1.0 m 套管内 1 m 处双组并排；护防腐层

Φ48 48 mm HDPE；耐磨 / UHMWPE 2–3 瓣，不锈钢螺栓；3 mm 橡胶垫 30–40 mm 直线 1.0–1.5 m；端头 / 转弯 0.5 m 小管径加密；防滑移与磨损

材质与结构选择

常规埋地 / 套管穿越：HDPE，绝缘、耐腐、低摩阻，耐温 - 40℃至 80℃，适配多数场景。

高耐磨 / 长距离拖拽 / 频繁滑移：UHMWPE，摩擦系数更低，耐磨性能更优，减少穿管与运行磨损。

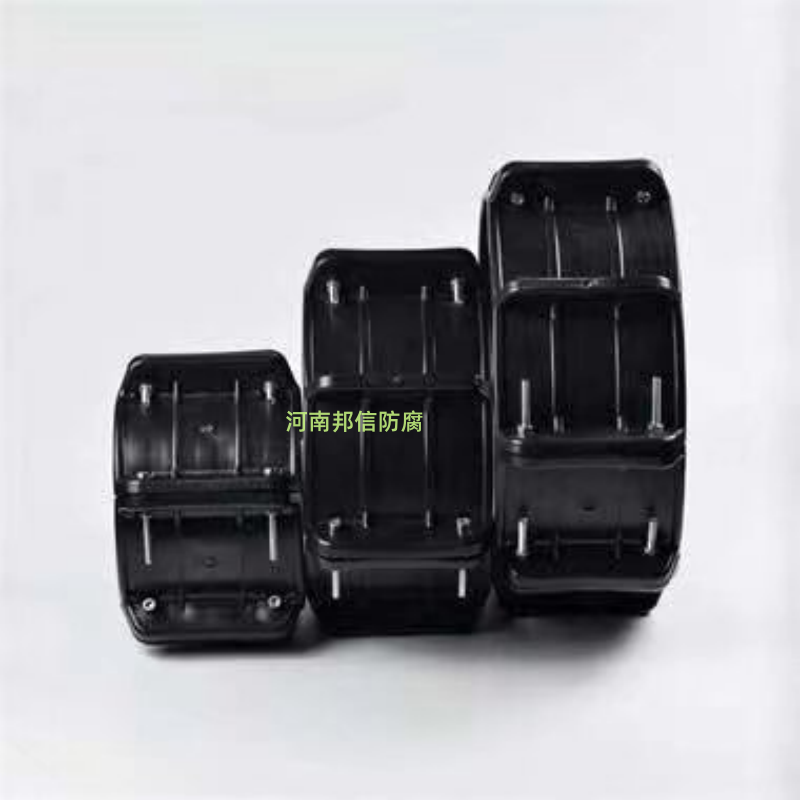

结构形式：分瓣弧形（2–3 瓣），配不锈钢螺栓与橡胶垫，受力均匀，保护防腐层；小管径（Φ48）可采用 2 瓣结构，安装更便捷。

安装与验收要点

尺寸适配：按外径 + 防腐 / 保温层厚度定制弧度，预留间隙，避免挤压破坏防腐 / 保温层。

间距与加密：直线段按表中间距布置，端头 1 m 内双组并排，转弯 / 进出口加密；套管内优先双组并排。

绝缘检测：安装后用兆欧表复测绝缘电阻≥1000 MΩ，排除金属杂质与接触不良，确保阴保正常。

穿管与减阻：穿管前检查紧固状态，必要时涂减阻剂，控制穿管速度，减少支架磨损。

阴保协同：安装后复测管道电位，避免套管分流导致保护失效。
