装载机打夯机组成部分与施工范围详解
在青海川口至大河家高速公路的沟壑路段，施工人员采用装载机打夯机对涵洞台背进行分层补夯，成功将路基沉降量控制在10～20毫米内，有效预防了涵顶与路基的差异沉降。
装载机打夯机作为一种高效、灵活的压实设备，在现代基础设施建设中扮演着重要角色。它通过结合重力与液压动力，产生强大的冲击能量，有效提高土壤密实度。

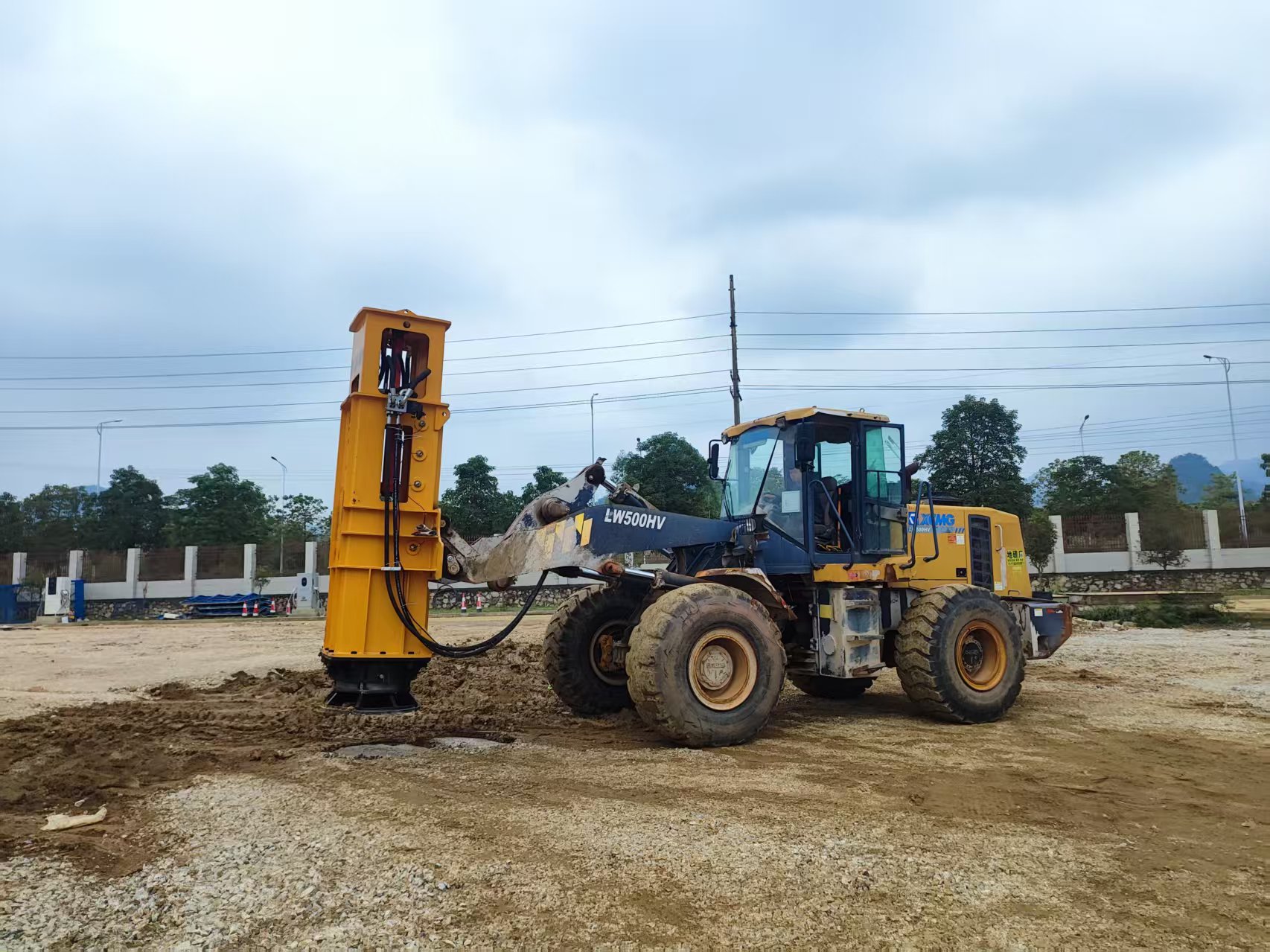

装载机打夯机
该设备特别适用于大型压实机械难以接近的狭窄区域，如桥台背、涵洞侧等关键部位，解决了这些区域的压实难题。
01 装载机打夯机组成部分
装载机打夯机是一种技术集成的压实设备，它由多个系统精密组合而成。了解其组成部分，有助于我们认识其高效工作的原理。
夯架是设备的基础支撑结构，它如同人体的骨架，支撑和连接各个部件。夯架通常安装在挖掘机或装载机等工程机械上，由这些设备提供移动能力和液压动力。
装载机打夯机
夯锤是执行压实任务的核心部件，它通过提升后释放产生的冲击能量来压实土壤。传统的夯锤与液压缸直接连接，但在先进的可变行程分离式装载机打夯机中，夯锤顶部设有一套凸轮式锁紧与释放机构。
这套机构由一对偏心凸轮、两个扭簧和两个凸轮轴拨叉组成，通过精确的机械设计，实现了夯锤与液压缸的适时连接与分离。
液压系统是设备的动力心脏，它为夯锤的提升提供动力。传统的液压夯实机需要复杂的液压差动回路和蓄能器来实现夯锤的快速下落，这使得液压系统结构复杂，故障率较高。
而新型的可变行程分离式装载机打夯机对此进行了优化——其液压系统无需蓄能器和差动油路等装置，极大地简化了液压回路。
夯脚是直接与地面接触的部件，它位于夯锤下方，通常配有缓冲垫。夯脚的设计直接影响能量向地面的传递效率，并在一定程度上保护设备免受反冲力的影响。
电控系统如同设备的大脑，它控制着夯实机的整个工作流程。电控系统包括上行程开关、下行程开关和电气控制回路，它通过非接触式接近开关实现夯锤的上升与下降控制，确保设备精准、有序地工作。
此外，缓冲系统也是装载机打夯机的重要组成部分。它采用蓄能器、液压缸、牵引轴上的压簧缓冲等设计，有效消除冲击对主机设备的影响，提高整机的可靠性和稳定性。
02 核心技术特点
装载机打夯机之所以能在现代基础设施建设中发挥重要作用，得益于其一系列突出的技术特点。
冲击能量大，影响深度深是装载机打夯机的显著特点。研究表明，夯实机产生的竖向动应力随深度增加而逐渐减小，其主要影响深度在2.0～2.5米之间。
装载机打夯机
在2.5米深度处，夯实机的影响宽度仍能达到约1.5米。与传统压实设备相比，装载机打夯机在相同深度处产生的动应力约为振动压路机的5-6倍。
灵活性高，适应性强是另一大优势。装载机打夯机具有良好的机动性和通过性，可以安装在多种工程机械上，如挖掘机、装载机等。
这种设计使它能够轻松进入大型设备无法工作的狭窄区域。此外，通过改变拨叉在夯架上的不同安装高度，可实现夯击能量的快速调整，完成不同等级的夯击任务。
压实效果显著是装载机打夯机受到青睐的重要原因。根据室内模型试验，装载机打夯机的有效作业深度（平均压实度大于93%）可达1.5米。
在现场试验中，路基夯实后承载力增大范围主要在2.5米深度内。这种显著的压实效果，使得它在处理各种路基问题时表现出色。
工作效率高，经济性好也是不可忽视的特点。装载机打夯机转场方便，准备工作简单，能够快速投入工作。
与传统的强夯工艺相比，它在处理局部区域时更为高效、灵活，这也解释了为什么它在公路、铁路等基础设施建设中得到广泛应用。
装载机打夯机
03 施工范围与应用场景
装载机打夯机凭借其独特的技术优势，在多种施工场景中发挥着不可替代的作用。
桥台背、涵侧回填压实是装载机打夯机的典型应用场景。这些区域空间狭窄，大型压实机械难以有效工作，容易导致工后沉降，进而引起“桥头跳车”等病害。
装载机打夯机由于其紧凑的设计和强大的压实能量，能够轻松进入这些区域，提供有效的压实解决方案。在青海某高速公路工程中，采用装载机打夯机对涵洞台背进行分层补强夯实，有效控制了路基沉降。
填挖结合部与旧路加宽区域同样是装载机打夯机的重要应用场景。这些区域由于新旧路基结合强度不足，容易产生不均匀沉降。
装载机打夯机能够有效提高结合部的密实度，减少不均匀沉降的发生。在G205线国道改造工程惠州段中，由于施工场地狭窄，传统的压实机械无法施工，采用了液压夯实技术，成功解决了新旧路基不均匀沉降问题。
狭窄作业面与特殊地形的处理是装载机打夯机的另一重要应用领域。在压实机械折转区、无路区域以及其他大型压实机械或夯实机械无法接近或施工的区域，装载机打夯机都能发挥其独特作用。
它也被用于路基补强夯实，特别是在湿陷性黄土地区。通过合适的作业参数（如夯击档位、夯击次数、夯点间距），装载机打夯机能够有效提高黄土路基的压实度和承载力。
装载机打夯机
特殊地基处理也是装载机打夯机的用武之地。在吹填砂层地基处理中，装载机打夯机可作为强夯的替代方案。
研究表明，虽然普通强夯的影响深度大于高速液压夯实工艺，但液压夯实机在4～6米处的中浅深度土层产生的超静孔隙水压力值更大。
此外，装载机打夯机还可用于工业场地夯实，如液压夯实密地梁厂房回填地面施工。在这种应用中，它提供了一套系统的施工方法，包括施工工艺流程、操作要点和质量控制措施。
04 施工工艺与质量控制
要确保装载机打夯机的施工质量，需要遵循科学的施工工艺并实施严格的质量控制措施。
作业点布置是装载机打夯机施工的首要环节。合理的作业点布置能够确保压实能量均匀分布，避免漏压或过压。
根据工程实践，夯点间距一般控制在1.2米左右效果较好。这种布置方式能够保证夯击能量充分重叠，形成均匀的压实区域。
作业参数选择直接影响压实效果。主要的作业参数包括夯击档位、夯击次数和夯击厚度。
在黄土路基补强夯实中，研究发现当填料摊铺厚度为50厘米、液压夯击次数为8次时，其工后压实效果较好。此外，还有研究指出以最后3锤沉降量不大于1厘米作为确定作业锤数的控制标准。
质量检测方法是确保施工质量的重要手段。装载机打夯机的施工质量可通过多种方法检测，包括沉降量监测、动力触探试验和土工试验等。
装载机打夯机
在青海某公路的涵洞台背回填施工中，通过长期沉降监测分析，验证了液压夯实工艺的有效性。这些检测方法为工程质量提供了可靠保障。
施工流程控制也是确保工程质量的关键环节。装载机打夯机的施工流程包括施工准备、场地平整、设备就位、夯实作业和质量检查等步骤。
在施工准备阶段，需要对需要进行夯实的路段进行平整等准备工作。同时，要选用合格出厂、可满足工程需求的正规产品，并对操作人员进行施工技术交底及安全交底。
特殊问题处理能力是衡量施工水平的重要指标。在施工过程中，可能会遇到各种特殊问题，如过度夯实或夯实不足等。
针对这些问题，需要有相应的处理方案。例如，当出现过度夯实时，应调整夯击能量或夯击次数；当夯实不足时，则需要增加夯击能量或调整作业参数。
装载机打夯机
随着我国基础设施建设的持续发展，装载机打夯机的应用前景将更加广阔。从高速公路到高速铁路，从机场建设到市政工程，这种高效、灵活的压实设备必将在更多领域展现其独特价值。
正如在甘肃刘白高速施工中总结出的经验——以最后三锤沉降量不大于1厘米作为作业标准，这一简单而实用的质量控制方法，已在安徽、广东等多地工程中得到验证和采纳。
