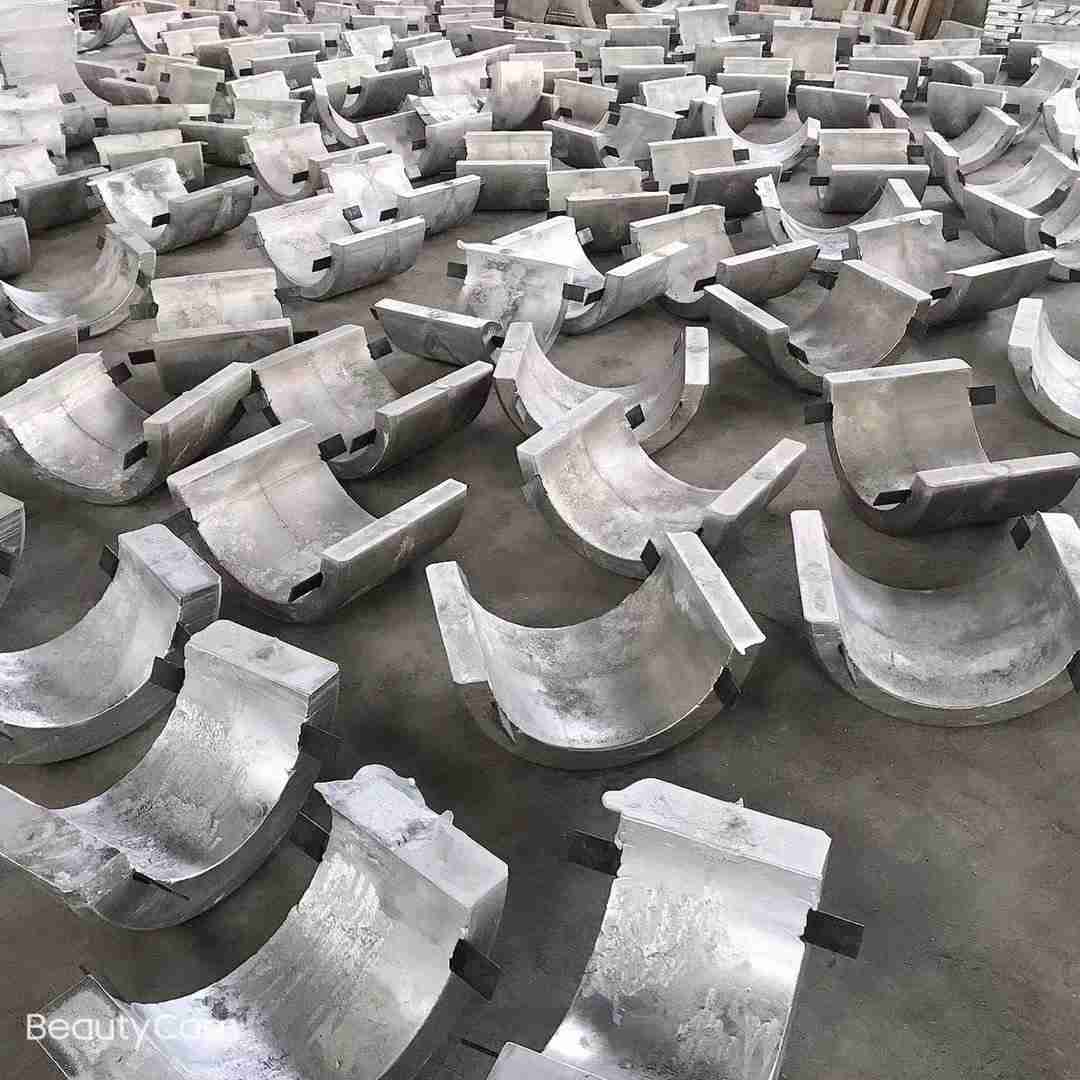

铝合金牺牲阳极之所以添加铟 (In)、镉(Cd)等合金元素，核心原因是突破纯铝的电化学局限性，使阳极在各种环境中能持续稳定工作。纯铝虽有较负的电位(-1.66V vs SHE)，但极易在表面形成致密钝化膜(Al₂O₃)，阻碍电子传递和阳极溶解，导致电流效率极低(仅20%-30%)，保护效果有限。通过微量添加铟、镉等活化元素，可将电流效率提升至80%-90%，使铝合金成为高效牺牲阳极材料。
一、铟 (In)元素的核心作用
1.活化机制：破坏钝化膜
溶解 -再沉积循环：铟在阳极工作时优先溶解，形成In³⁺离子，随后在铝表面再沉积，破坏连续的Al₂O₃钝化膜，形成多孔活化表面，使铝基体持续暴露在电解质中，保持稳定电流输出。
电位负移效应：铟的加入使铝合金阳极电位产生明显负移 (约0.3-0.9V)，增强驱动电压，提高保护效率。
晶界优先活化：铟优先富集于铝晶粒边界，降低晶界处的氧化膜稳定性，使阳极溶解更均匀，减少局部腐蚀风险。
2.晶粒细化与结构优化
抑制粗大晶粒形成：铟作为异质形核核心，促进细晶结构形成，使阳极在溶解过程中保持均匀性，避免局部 "瘤状"腐蚀。
提升机械强度：细化的晶粒结构增强阳极的力学性能，便于加工和安装，减少运输和施工过程中的损坏。
3.杂质"解毒"功能
中和铁、硅等有害杂质：铟可抵消合金中杂质元素 (特别是铁和硅)的有害影响，这些杂质通常会形成高电位微电池，导致阳极局部钝化和电流效率下降。
4.典型添加量与性能关系
最佳含量：工业标准中铟添加量通常为0.01%-0.1%，典型配方为Al-5Zn-0.03In，可在保持足够电位的同时获得最佳电流效率。
含量过低：铟含量 < 0.01%时，活化效果不足，阳极仍易钝化。
含量过高：铟含量 > 0.1%时，可能导致局部电位不均，增加点蚀风险。
二、镉 (Cd)元素的关键作用
1.协同活化与抗局部腐蚀
形成微电池辅助活化：镉与铝形成微电池，在阳极表面产生局部电流，进一步破坏钝化膜，特别适用于长期浸泡环境 (如海洋平台)。
增强电位稳定性：镉可降低阳极在高盐度或低温环境下的极化风险，使电位保持稳定，确保长期保护效果。
2.抗生物附着与环境适应
抑制海洋生物附着：镉的微量毒性可减缓藤壶、藻类等海洋生物在阳极表面附着，避免生物膜导致的局部缺氧和电位不均。
拓宽应用温度范围：添加镉的合金在较低温度下仍保持良好活性，适用于寒冷海域或冬季作业环境。
3.添加量与性能关系
传统配方添加量：0.05%-0.1%，如Al-Zn-In-Cd合金(典型型号A11H)，在海水环境中表现优异。
环保替代趋势：由于镉的环境毒性，现代配方正逐步用锡 (Sn)替代镉，如A12H (Al-Zn-In-Sn)系列，在保持性能的同时降低环境风险。
三、铟、镉协同作用与复合效应
1.互补增强机制
双重活化：铟主要破坏大面积钝化膜，镉则针对局部钝化点进行二次活化，形成全方位活化保护。
结构与性能协同：铟优化晶粒结构，镉增强电位稳定性，两者结合使阳极既保持高效电流输出，又具备长期稳定性。
2.多元复合配方优势
Al-Zn-In-Cd体系：综合铟的活化、镉的抗局部腐蚀和锌的电位调整功能，成为海洋工程和船舶防腐的主流选择。
Al-Zn-In-Sn体系：作为环保型替代，在淡水和低电导率环境中表现出色，如港口设施和内陆水系统。
四、其他重要活化元素补充
除铟、镉外，铝合金牺牲阳极中还常添加以下元素：
锌 (Zn, 3%-7%)：降低阳极电位，促进均匀溶解，是基础活化元素。
锡 (Sn, 0.01%-0.2%)：现代环保型阳极中替代镉，增强低电导率环境适应性，提高热稳定性。
镁 (Mg, 0.1%-1%)：进一步降低电位，提高驱动电压，增强在高电阻率土壤中的保护能力。
五、添加合金元素的整体效果总结
通过添加铟、镉等合金元素，铝合金牺牲阳极获得以下关键性能提升：
电流效率：从纯铝的 20%-30%提升至80%-90%，保护效率提升3倍以上。
电位稳定性：电位波动范围减小，长期保护效果更可靠。
溶解均匀性：避免局部腐蚀和 "瘤状"生长，阳极利用率提高，使用寿命延长20%-50%。
环境适应性：可在海水、淡水、土壤等多种环境中保持高活性，适用范围大幅拓宽。
六、应用场景与元素选择
海洋环境：Al-Zn-In-Cd (如A11H)，铟、镉协同作用提供最佳保护效果。
淡水 /低电导率环境：Al-Zn-In-Sn (如A12H)，锡替代镉提高在低电导率环境中的活性。
埋地管道：Al-Zn-In-Mg体系，镁提升电位负移，适应高电阻率土壤。
特殊高温环境：高铟含量 (0.05%-0.1%)配方，提高热稳定性，避免高温钝化。
总结
铝合金牺牲阳极添加铟、镉等合金元素的本质目的是通过 **"活化-稳定-优化"三位一体的机制，突破纯铝易钝化的电化学瓶颈，使其成为高效、稳定的牺牲阳极材料。铟主要负责破坏钝化膜和细化晶粒**，镉则提供协同活化和抗局部腐蚀能力，两者共同作用使铝合金阳极在各类腐蚀环境中保持优异性能，成为现代阴极保护领域的首选材料之一。随着环保要求提高，锡等无毒元素正逐步替代镉，推动铝合金牺牲阳极向更绿色、更高效的方向发展。
