屋顶自然通风器是目前各类工业建筑中比较常用的一类通风设备，常见的通风器形式有流线型屋顶自然通风器和薄型屋顶自然通风器，这两款自然通风器均可以采用屋脊纵向或是顺坡横向布置形式，因此又叫屋脊通风器（纵向通风器）或是顺坡通风器（横向通风器）。

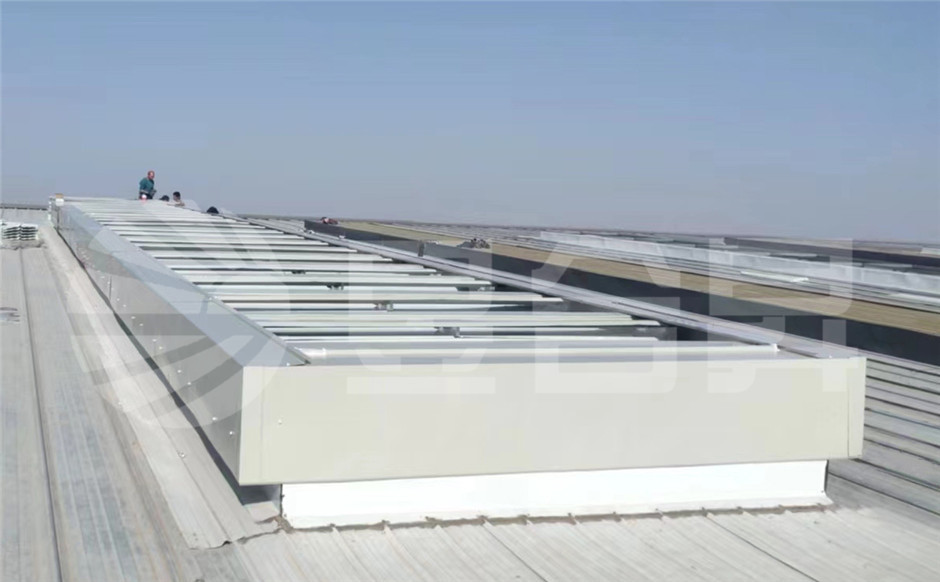

屋顶自然通风器施工安装

此外，从屋顶自然通风器的启闭方式来说，又可以分为开敞式屋顶通风器（无电机阀板）和启闭式屋顶通风器（有电机阀板），两款通风器各有其优势，用户可根据建筑的实际通风需求进行选用。

屋顶自然通风器施工安装

在工业厂房的屋顶通风系统工程中，自然通风器的安装是一项较为精细的工作。通风器安装在屋顶，必须要做好防水等相关处理，不然后期可能会有较大的隐患。自然通风器的施工工艺需要严格按照标准化流程进行操作。

屋顶自然通风器施工安装

一、地脚安装阶段施工人员需先在基础钢梁中心轴线方向精准拉设两条粉线作为基准。从起始端开始，采用角磨机将预定位的钢结构基础表面防腐涂层彻底打磨至露出金属光泽。地脚焊接采用圆周焊工艺，焊枪需保持与基础钢架呈90度垂直角度，焊缝要求饱满均匀无气孔。每完成一组焊接，应立即使用防锈底漆和银粉面漆进行双重防腐处理，漆膜厚度不得低于80μm。

屋顶自然通风器施工安装

二、连接系统组装采用激光测距仪精确测量地脚间距，配套的连接杠长度公差控制在±2mm以内。紧固作业需使用304不锈钢螺栓配合弹性垫圈，扭矩扳手施加的紧固力矩应达到45N·m。特别要注意连接杠与地脚的接触面必须完全贴合，用0.1mm塞尺检查间隙不应超过3处。

屋顶自然通风器施工安装

三、泛水板安装工艺选用0.8mm厚镀铝锌钢板作为泛水板材料，安装时需确保与连接杠上沿保持平齐。钻尾自攻丝选用5.5×25mm规格，预先在板上划出间距200mm的定位线。搭接部位采用阶梯式重叠法，重叠区域严禁使用紧固件，预留5cm热胀冷缩空间。所有钻孔部位需涂抹锌基防腐膏。

屋顶自然通风器施工安装

四、骨架系统安装骨架吊装前需用经纬仪进行垂直度校验，偏差不得超过高度的1/500。连接螺栓采用8.8级高强度螺栓配合双层防松垫片，紧固后需做防松标记。泛水板与骨架接合处使用Φ4mm铝拉铆钉固定，间距150mm呈梅花形布置，接缝处注入聚硫建筑密封胶。

屋顶自然通风器施工安装

五、排水系统构建排水沟安装需保持0.5%的排水坡度，采用连续滚压成型工艺制作的3mm厚铝合金沟槽。自攻丝固定点下方必须设置EPDM橡胶垫圈，相邻沟槽搭接处实施双道密封：内侧使用丁基胶带，外侧施打聚氨酯密封胶。排水槽导流角度应控制在30-45度范围。

屋顶自然通风器施工安装

六、挡雨板安装要点流线型挡雨板需按气流动力学原理顺向铺设，采用6063-T5铝合金型材，厚度不低于1.2mm。三道支撑连接杠的间距误差控制在±3mm以内，中、下连接点采用带EPDM密封套的自攻螺钉固定。波形搭接需确保水流方向重叠，接缝处先贴3M防水胶带再施胶密封。

屋顶自然通风器施工安装

七、防鸟网安装规范选用Φ2mm304不锈钢丝编织网，网孔尺寸20×20mm。安装时需保持网面张紧无下垂，边缘采用U型压条收口。自攻丝固定点间距严格控制在400-500mm范围，每个固定点加装硅胶缓冲垫。

屋顶自然通风器施工安装

八、外围板施工标准安装顺序严格遵循自下而上、逆主导风向原则。横向搭接采用专用防水扣件，纵向搭接需保证至少一个完整波形重叠。每个标准板幅（3m长度范围）的固定螺栓数量不少于15个，呈三排五列布置。板缝密封采用双组分聚氨酯胶，固化后形成弹性密封层。

屋顶自然通风器施工安装

九、整体防水处理使用高分子防水涂料对全系统进行密封，重点处理：1. 所有金属搭接缝涂刷2mm厚聚氨酯防水涂层2. 紧固件头部包裹无纺布增强层3. 转角部位增设防水附加层施工后需设置警示隔离带，固化期间严禁踩踏。

屋顶自然通风器施工安装

十、包角精细化处理采用1.5mm厚304不锈钢板进行包角，折弯半径不小于板厚的5倍。拉铆钉间距150mm，安装后需进行边角抛光处理。特殊部位采用三维扫描放样，确保异形包角完全贴合。

屋顶自然通风器施工安装

竣工验收阶段需进行：1. 淋水试验：采用ISO标准测试法，流量3L/(min·m²)持续2小时2. 气密性检测：50Pa压差下换气次数≤1.5次/h3. 抗风压测试：模拟1.5倍当地基本风压荷载

屋顶自然通风器施工安装

所有安装过程需留存影像资料，关键节点应进行第三方检测。最终在通风器端面醒目位置安装耐候型工程铭牌，标注产品参数及安装日期等信息。整个系统使用寿命应不低于15年，期间每两年需进行系统性维护保养。
